アプリケーション別特集：
車載センシング

近年、新たに導入されている運転手と乗員に関連する安全基準や自動運転技術の向上により、車室内モニタリングシステムの重要性は増しています。乗用車・商用車の両方において、運転手・同乗者・ペット等を高精度な画像から分析し、安全性と快適さを高めるために情報検知することが必要です。

ドライバーモニタリングシステム-DMS-

ドライバーモニタリングシステム(DMS)とは、運転中のドライバーの状態や表情・視線を監視し、眠気や注意散漫を検知・警告するシステムです。

DMS用カメラ光源に求められる要件

2D CMOSカメラ

  • 光源の種類：赤外LED
  • 赤外LEDの要件：狭角配光(45～60°)

3D ToFカメラ

  • 光源の種類：赤外VCSEL
  • 赤外VCSELの要件：狭角配光＆高輝度

当社デバイスの特長

  • 特徴

    • 世界最高レベルの高効率（586mW/W）
    • 目の安全性確保 ： IEC62471(LED) / IEC60825(VCSEL)
    • 車載規格AEC-Q102に準拠

  • サポート

    • テクニカルサポート（光学、電気、熱設計など）
    • アイセーフティクラスシミュレーション

出力・配光バリエーションを持つ赤外LEDは、車室内の様々なカメラ位置からのモニタリングに対応可能です。

  • Aピラー

  • クラスターメーター

  • センターディスプレイ

DMS用赤外LED/赤外VCSELラインアップ

写真 品番 参考図 サイズ(mm) ピーク波長(nm) 中心発光波長(nm) 放射強度(mW/sr) 放射束(mW) 指向半値角(deg.) 照射角度(deg.) 順電流
(mA)		 順電圧
(V)
x y x y

UDN1ZE65

L3.5xW3.5xH1.225 940 2100 60 45 2700 2.10

VMNN110CMS

L3.8xW3.8xH3.2 945 1160.0 45 45 1000 2.90

VMPN110CMS

L3.8xW3.8xH3.2 955 1160.0 45 45 1000 2.90

VMNN1107MS

L3.8xW3.8xH2.8 945 1000.0 55 55 1000 2.90

VMFN1107MS

L3.8xW3.8xH2.8 945 440.0 60 60 1000 1.50

VMPN1107MS

L3.8xW3.8xH2.8 955 1000.0 55 55 1000 2.90

MFN1107MS

L3.8xW3.8xH2.8 945 440.0 60 60 1000 1.50

乗員モニタリングシステム-OMS-

乗員モニタリングシステム(OMS)とは、子供・ペットの置き去り有無の監視や、乗員のバイタルサイン・健康状態などの検知を行うシステムです。

OMS用カメラ光源に求められる要件

2DCMOSカメラ

  • 光源の種類：赤外LED
  • 赤外LEDの要件：広角配光(120～150°)

3DToFカメラ

  • 光源の種類：赤外VCSEL
  • 赤外VCSELの要件：広角配光＆高輝度

当社デバイスの特長

  • 特徴

    • 世界最高レベルの高効率（586mW/W）
    • 目の安全性確保 ： IEC62471(LED) / IEC60825(VCSEL)
    • 車載規格AEC-Q102に準拠

  • サポート

    • テクニカルサポート（光学、電気、熱設計など）
    • アイセーフティクラスシミュレーション

広角赤外LED・赤外VCSELの中から、カメラのFoV（Field of View）に適した光源を選択いただけます。

バックミラー/頭上カメラ

OMS用赤外LED/赤外VCSELラインアップ

写真 品番 参考図 サイズ(mm) ピーク波長(nm) 中心発光波長(nm) 放射強度(mW/sr) 放射束(mW) 指向半値角(deg.) 照射角度(deg.) 順電流
(mA)		 順電圧
(V)
x y x y

UEN1ZE11085

L3.5xW3.5xH1.225 940 3000 110 85 4000 2.10

UGN1ZE140110

L3.5xW3.5xH1.225 940 10100 140 110 6000 3.80

VMGN1108MS

L3.8xW3.8xH2.1 855 280.0 120 120 1000 1.80

VMNN1108MS

L3.8xW3.8xH2.1 945 480.0 120 120 1000 2.90

VMFN1108MS

L3.8xW3.8xH2.1 945 230.0 120 120 1000 1.50

VMPN1108MS

L3.8xW3.8xH2.1 955 480.0 120 120 1000 2.90

MJN1108MS

L3.8xW3.8xH2.1 855 440.0 120 120 1000 3.20

MGN1108MS

L3.8xW3.8xH2.1 855 280.0 120 120 1000 1.80

MFN1108MS

L3.8xW3.8xH2.1 945 230.0 120 120 1000 1.50

VMNN110FMS

L3.8xW3.8xH1.75 945 350.0 150 150 1000 2.90

VMPN110FMS

L3.8xW3.8xH1.75 955 350.0 150 150 1000 2.90

ジェスチャーコントロール

ジェスチャーコントロールは、情報ディスプレイやオーディオ、照明、ドア/サンルーフの開閉等の操作を非接触で操作するシステムです。

ジェスチャーコントロール用光源に求められる要件

ドライバー用ジェスチャー検知

  • 狭角赤外VCSEL

乗員用ジェスチャー検知

  • 広角赤外VCSEL

当社デバイスの特長

  • 特徴

    • 狭角～広角迄幅広い配光の赤外VCSELラインアップ( 54deg / 140deg )
    • 目の安全性確保 ： IEC62471(LED) / IEC60825(VCSEL)
    • 車載規格AEC-Q102に準拠

  • サポート

    • テクニカルサポート（光学、電気、熱設計など）
    • アイセーフティクラスシミュレーション

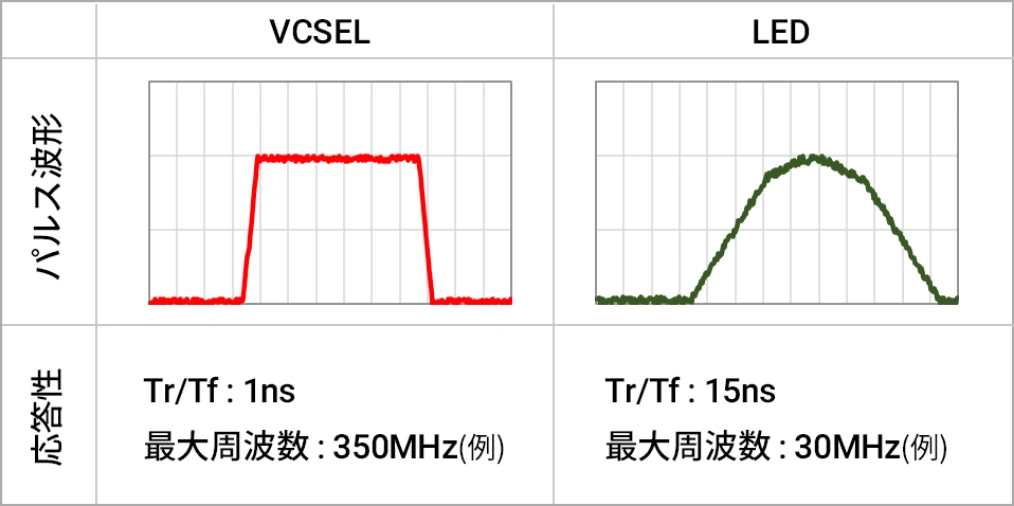

VCSELはLEDよりも応答速度が速く、高速パルス点灯が可能なため、ジェスチャーコントロールに適しています。

ジェスチャーコントロール用赤外VCSELラインアップ

写真 品番 参考図 サイズ(mm) 中心発光波長(nm) 放射束(mW) 照射角度(deg.) 順電流
(mA)		 順電圧
(V)
x y

UEN1ZE11085

L3.5xW3.5xH1.225 940 3000 110 85 4000 2.10

UDN1ZE65

L3.5xW3.5xH1.225 940 2100 60 45 2700 2.10

UGN1ZE140110

L3.5xW3.5xH1.225 940 10100 140 110 6000 3.80
