LLM1389A

資料ダウンロード
  • 耐振動1G
  • 耐防水IP65
  • 耐熱
  • 耐UV

効率的に絞った細い光と低電力・小型化を実現したライン配光照明

ーー 受注生産品 ーー
遮光方式ではなく超狭角配光技術を用いたレンズを設計しました。
LEDの光を効率的に絞った細い光を作ることで、少ないLEDながら各種演出に使用できるライン配光照明を低電力・小型で実現しました。
多彩な演出のご要望にお応えするために豊富なカラーバリエーションを取り揃えました。

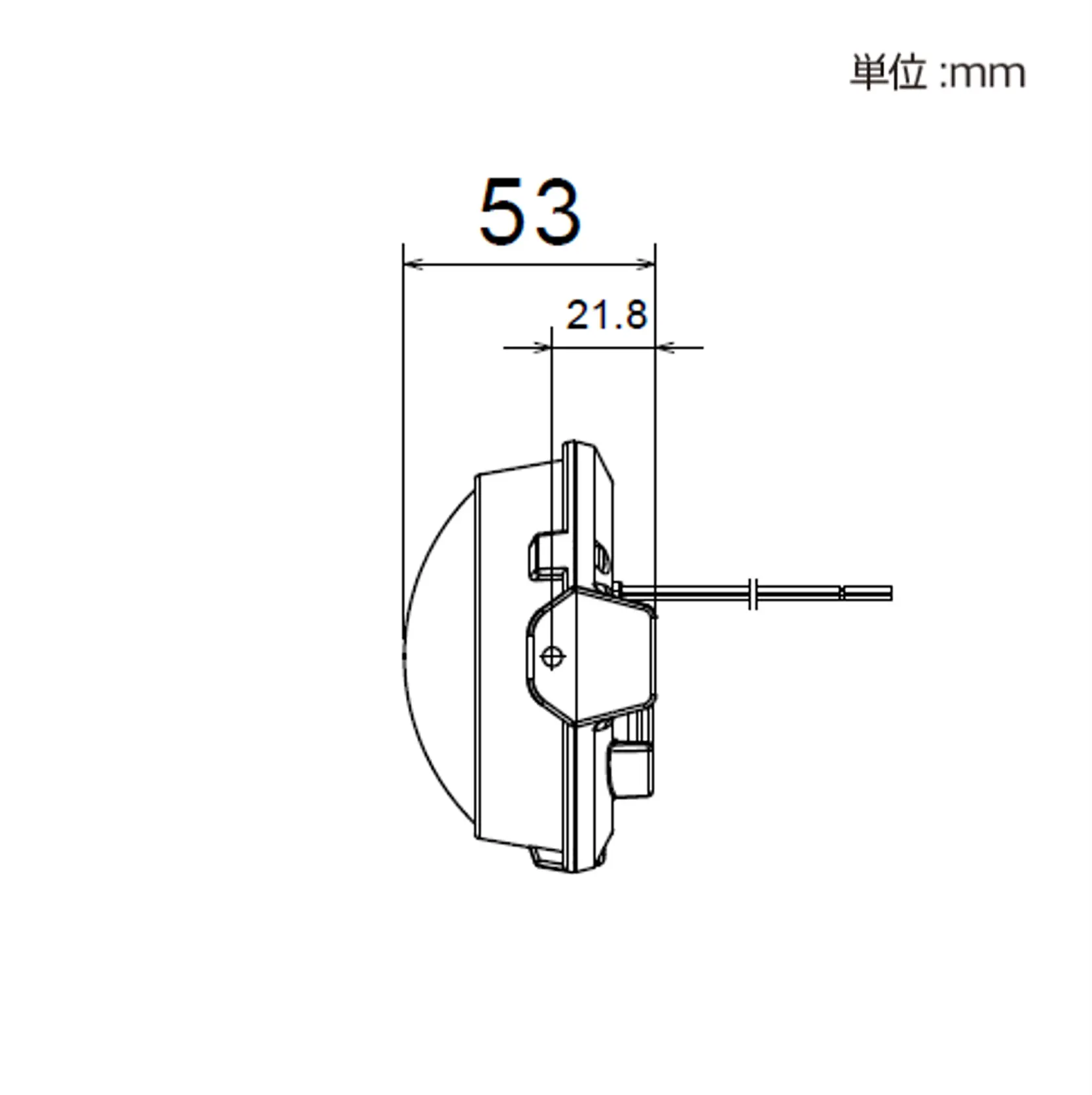

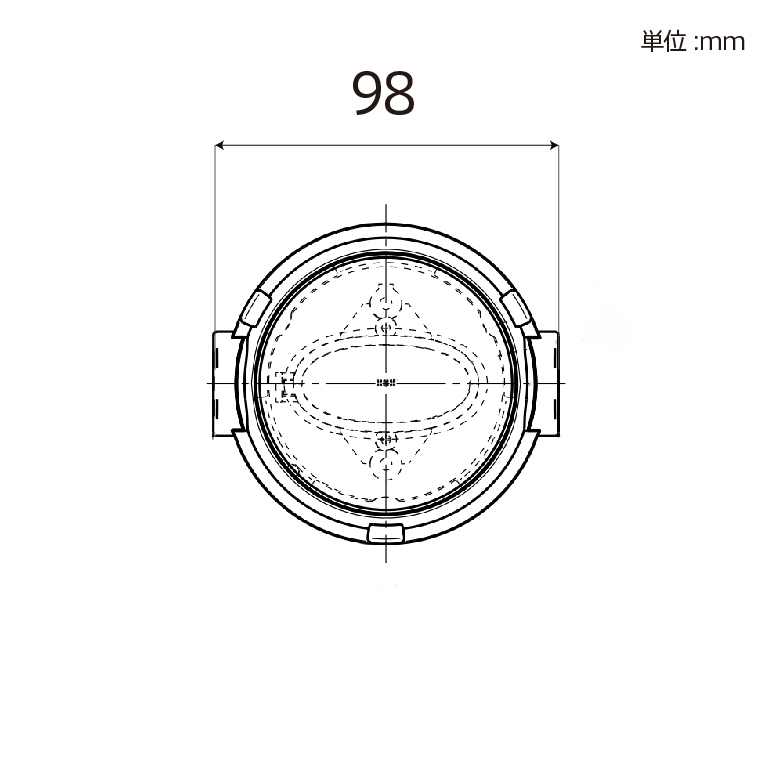

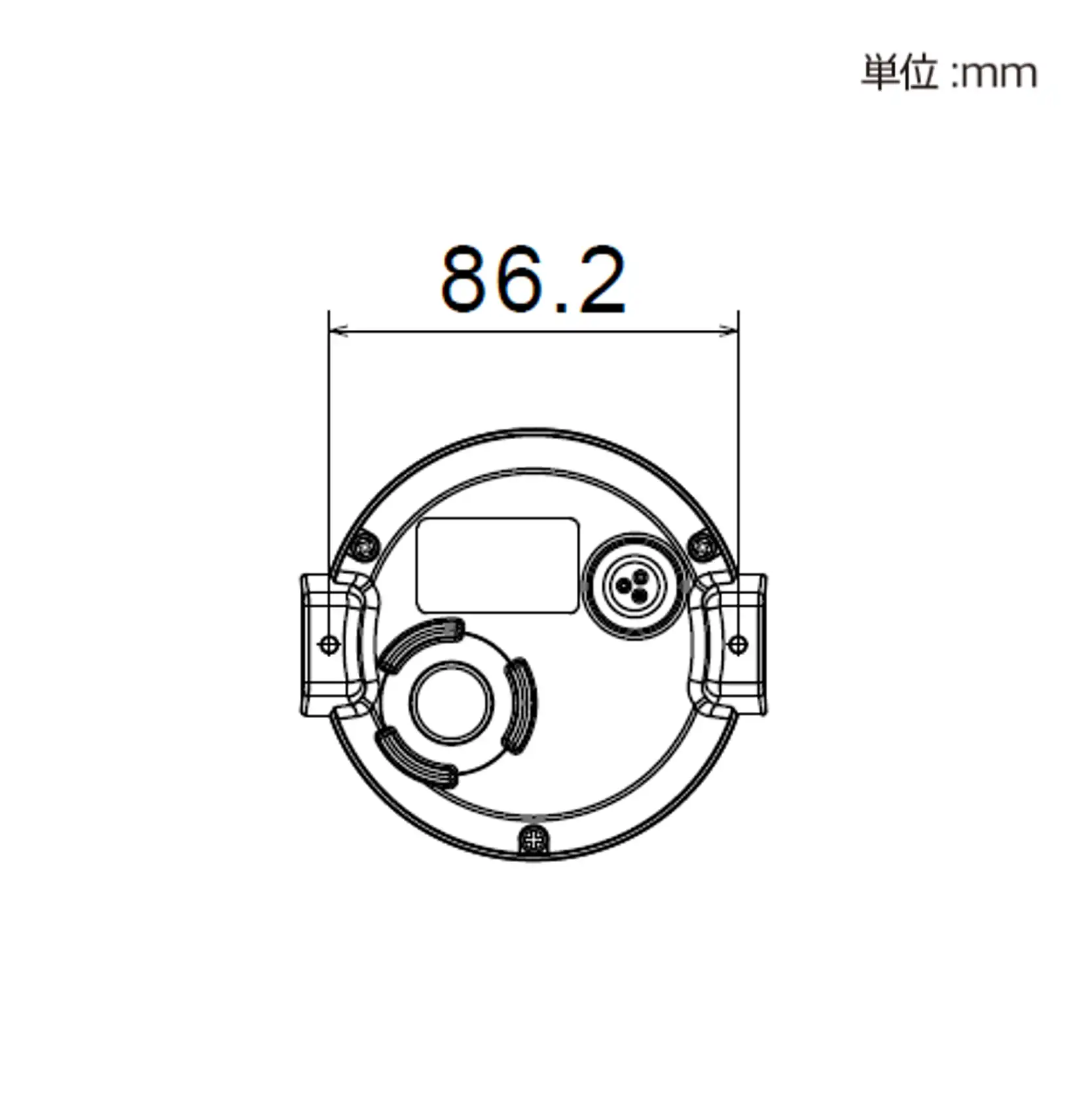

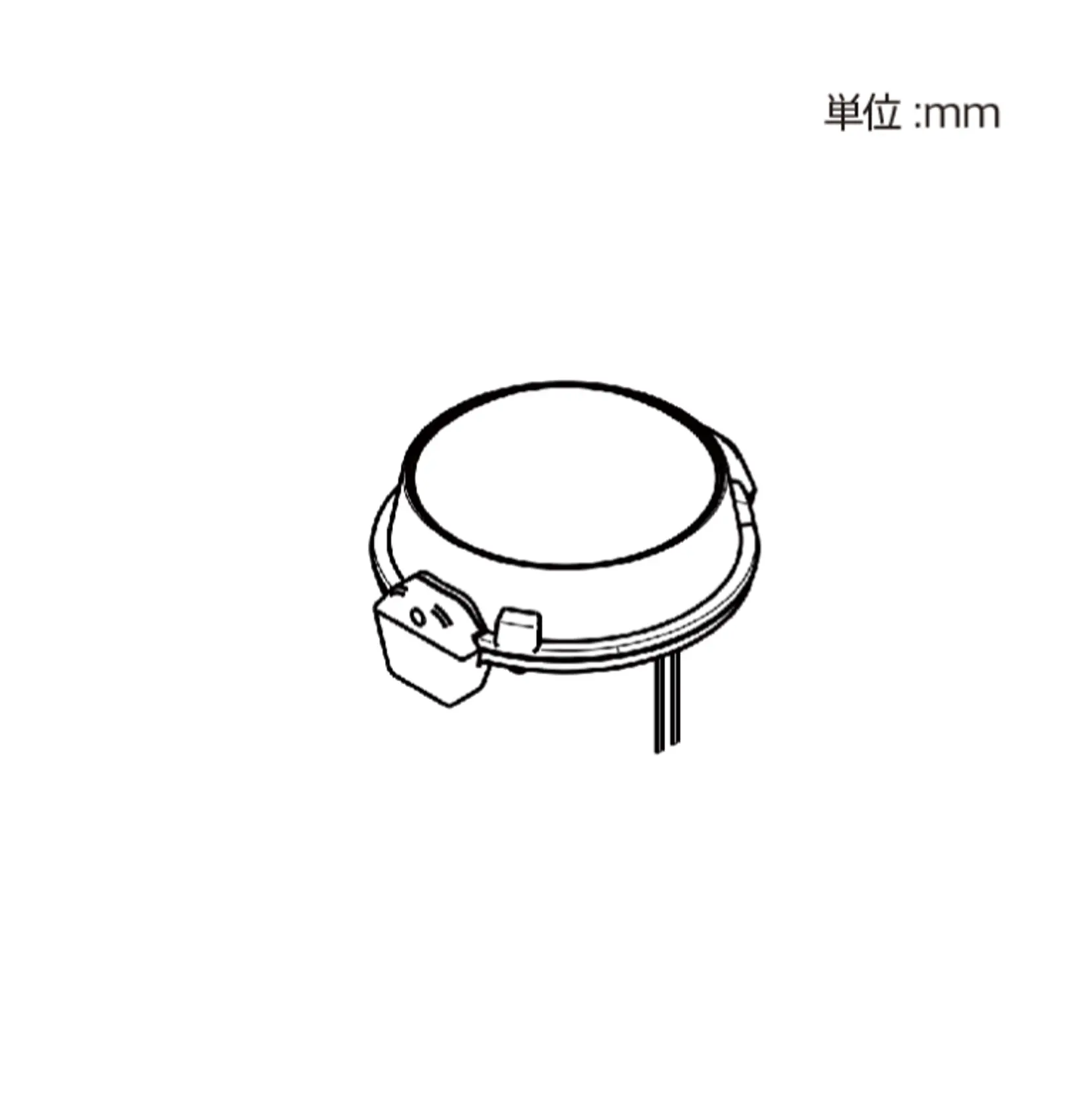

製品図面

特徴

  • ライン配光

    鮮明なライン配光を実現。
  • 超小型軽量

    Φ98mm、230グラムの超小型軽量ボディです。
  • 低消費電力

    4.9~6.8Wの低消費電力で省エネ運用が可能です。
  • 防水・防塵構造

    IP65に対応した防水モジュールです。
  • カラーバリエーション

    5000K 4000K 3000K Red Green Blue Amberをご用意しました。

LLM1389A

仕様別製品一覧

LLM1389A 製品名 /

1/2ビームアングル

カラー
バリエーション
5000K 4000K 3000K RED GREEN BLUE AMBER
品名 LIGHTING
EQU50
LIGHTING
EQU40
LIGHTING
EQU30
LIGHTING
EQU60
LIGHTING
EQU70
LIGHTING
EQU80
LIGHTING
EQU90
1/2ビー厶アングル短手 2.5° 2.5° 2.5° 2.8° 2.5° 2.5° 2.8°
1/2ビームアングル長手 70° 70° 70° 78° 76° 76° 70°
色温度・カラーバリエーション 5000K 4000K 3000K Red Green Blue Amber
中心光度(cd) 4,120 3,620 3,460 980 2,780 1,190 2,840
演色評価数(Ra) 70 80 80 ー ー ー ー
順方向電圧 8.5V 8.5V 8.5V 7.0V 9.5V 9.7V 8.9V
消費電力 6.0W 6.0W 6.0W 4.9W 6.6W 6.8W 6.2W
材質 本体:アルミダイカスト レンズ:ポリカーボネート
定格入力定電流 0.7A
使用周囲温度 -30℃~50℃
防水防塵性能 IP65
光源寿命 40,000h(光束維持率70%)
重量 230g
オプション ブラケット

こちらから照度や必要器具数の計算が行えます。

照度計算を開始する
