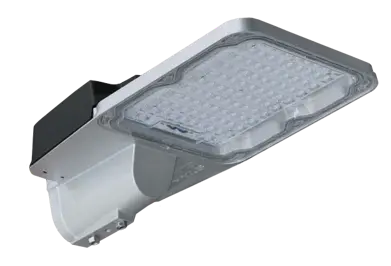

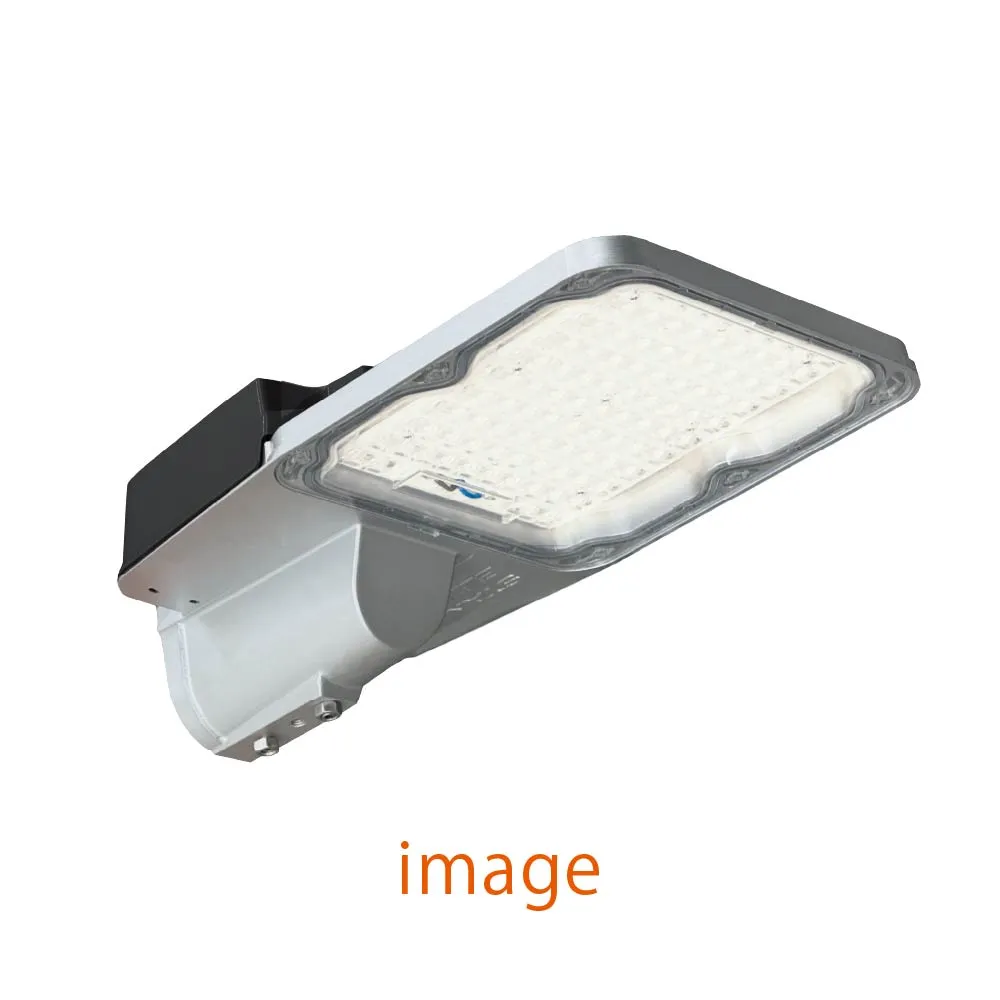

- LED道路灯
LLF0263A
洗練された小型軽量ボディで
街並みにマッチするLED道路灯

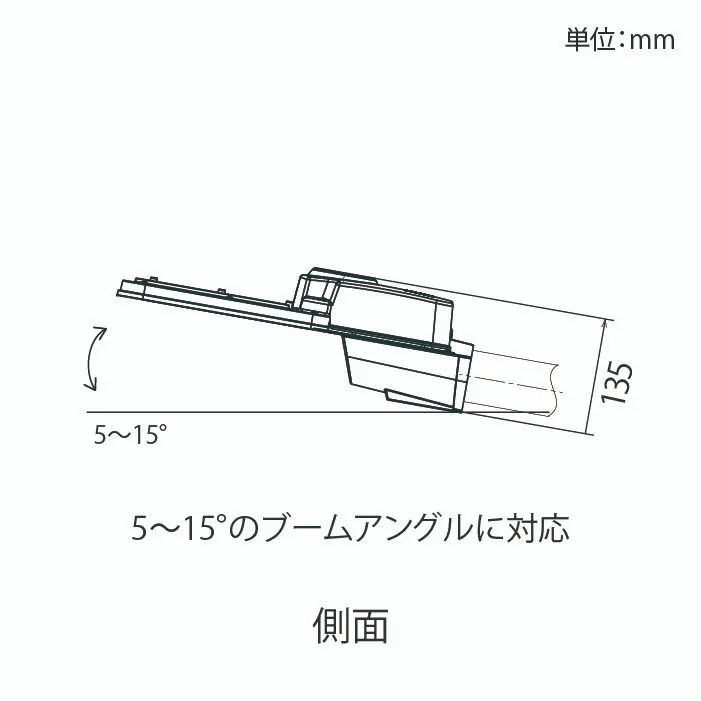

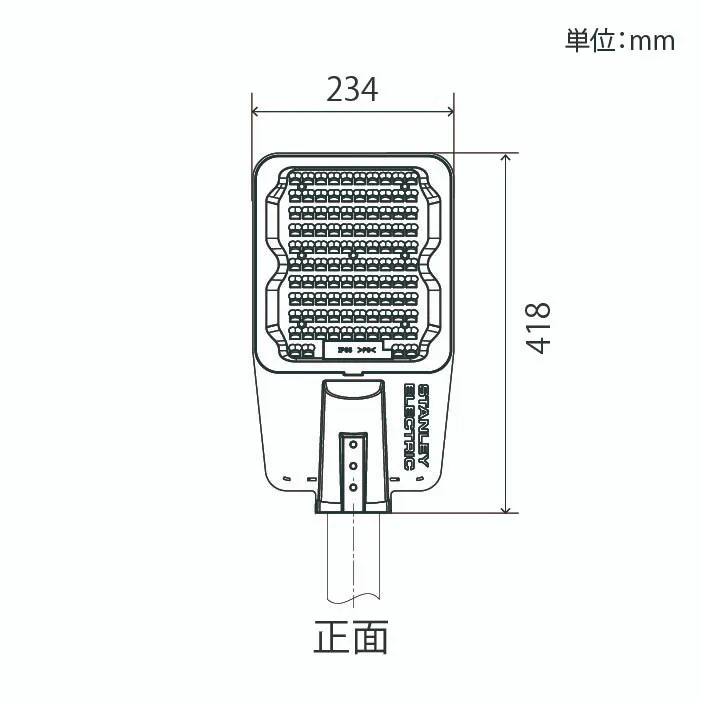

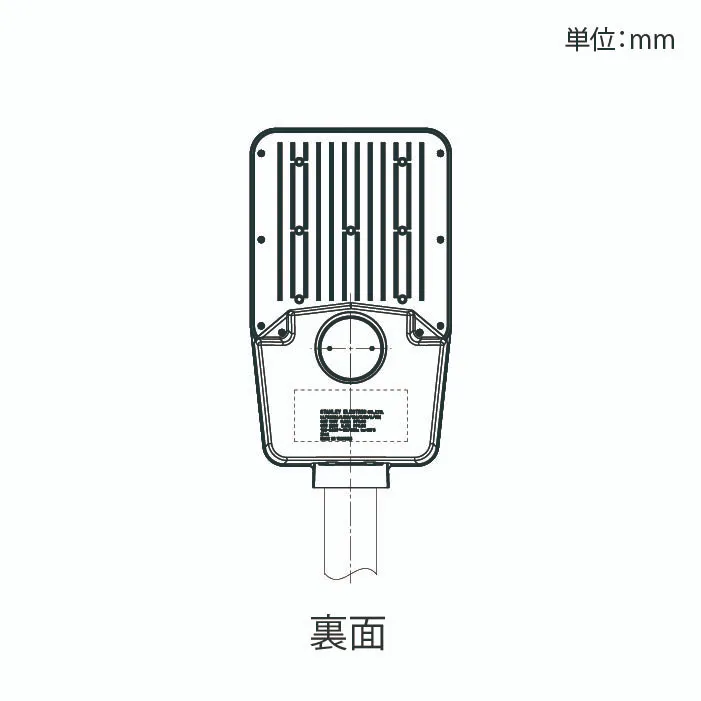

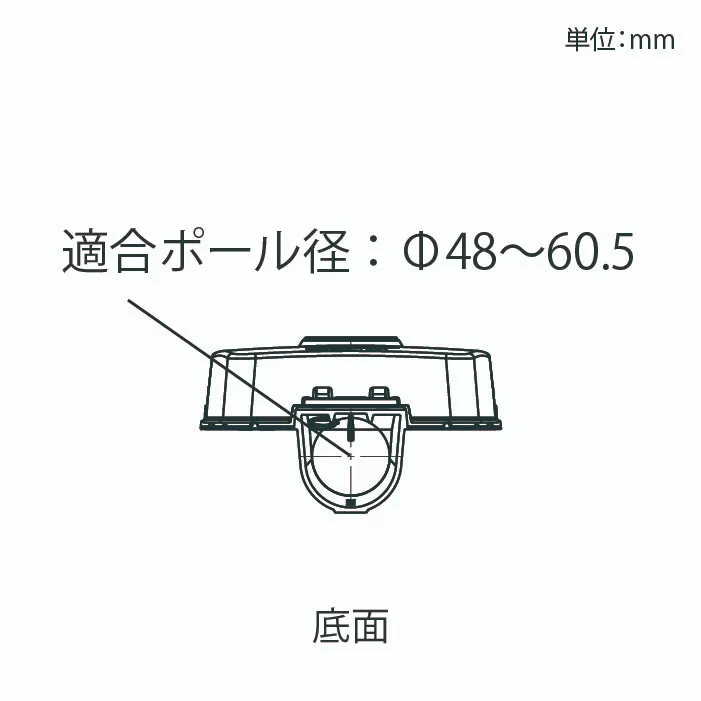

器具に電源を内蔵しながらも小型で軽量なボディを実現しました。 光源部の防水構造には自動車用ランプで実績のあるホットメルトを採用し、高気密設計(IP66)で虫などの侵入の心配がありません。製品図面
特徴
-
都市部にマッチしたデザイン
スリムで最適な配光制御を実現しました。あらゆるシーンにマッチします。 -
軽量設計
これまでにない軽量設計のため、ポールの負荷を低減します。（当社比重量 40% 減） -
高温環境対応
使用周囲温度 55℃まで対応します。 -
広い入力電圧
入力電圧許容範囲がAC 9 0 ～ 305V のため、電圧が不安定な地域でも点灯可能です。
※定格電圧から外れた電圧範囲での性能を保証するものではございません。 -
オプションにてNEMA対応
オプションにてNE M A が対応可能なため、リモートによる制御が可能です。 -
高効率を実現
90WタイプはEN 1 3 2 0 1 – 2 照明等級ME4a（L≧0.75cd/ ㎡）に対して平均路面輝度1. 44c d /㎡を実現しました。
LEDSROAD
LED道路灯 LLF0263A
仕様別製品一覧
| 品名 | LLF0263A/LEN1/80/E/IN/A/VN1 | 消費電力 | 70W |
|---|---|---|---|
| 定格光束 | 9,200 lm | 固有エネルギー消費効率 | 131 lm/W |
| 材質 | 本体：アルミダイカスト レンズ：ポリカーボネート |
色温度 | 4000K |
| 防水防塵性能 | Cover lens IP66、Back cover IP44 | 光源寿命 | 60,000h (光束維持率70%) |
| 耐衝撃性能 | IK08 | 耐振動性能 | 2G |
| 使用周囲温度 | -10～55℃ | 耐風速 | 60m/s |
| 入力電圧 | 定格電圧 AC100~240V | 雷サージ保護耐圧 | 10kV(Common mode) |
| 道路の種類 | 一般道 | 質量 | 3kg |
| 品名 | LLF0263A/LEN1/104/E/IN/A/VN1 | 消費電力 | 90W |
|---|---|---|---|
| 定格光束 | 12,100 lm | 固有エネルギー消費効率 | 134 lm/W |
| 材質 | 本体：アルミダイカスト レンズ：ポリカーボネート |
色温度 | 4000K |
| 防水防塵性能 | Cover lens IP66、Back cover IP44 | 光源寿命 | 60,000h (光束維持率70%) |
| 耐衝撃性能 | IK08 | 耐振動性能 | 2G |
| 使用周囲温度 | -10～55℃ | 耐風速 | 60m/s |
| 入力電圧 | 定格電圧 AC100~240V | 雷サージ保護耐圧 | 10kV(Common mode) |
| 道路の種類 | 一般道 | 質量 | 3kg |
こちらから照度や必要器具数の計算が行えます。
照度計算を開始する資料ダウンロード
