光の通り道を作るラビング処理技術

液晶ディスプレイの表示品質を支える技術です。

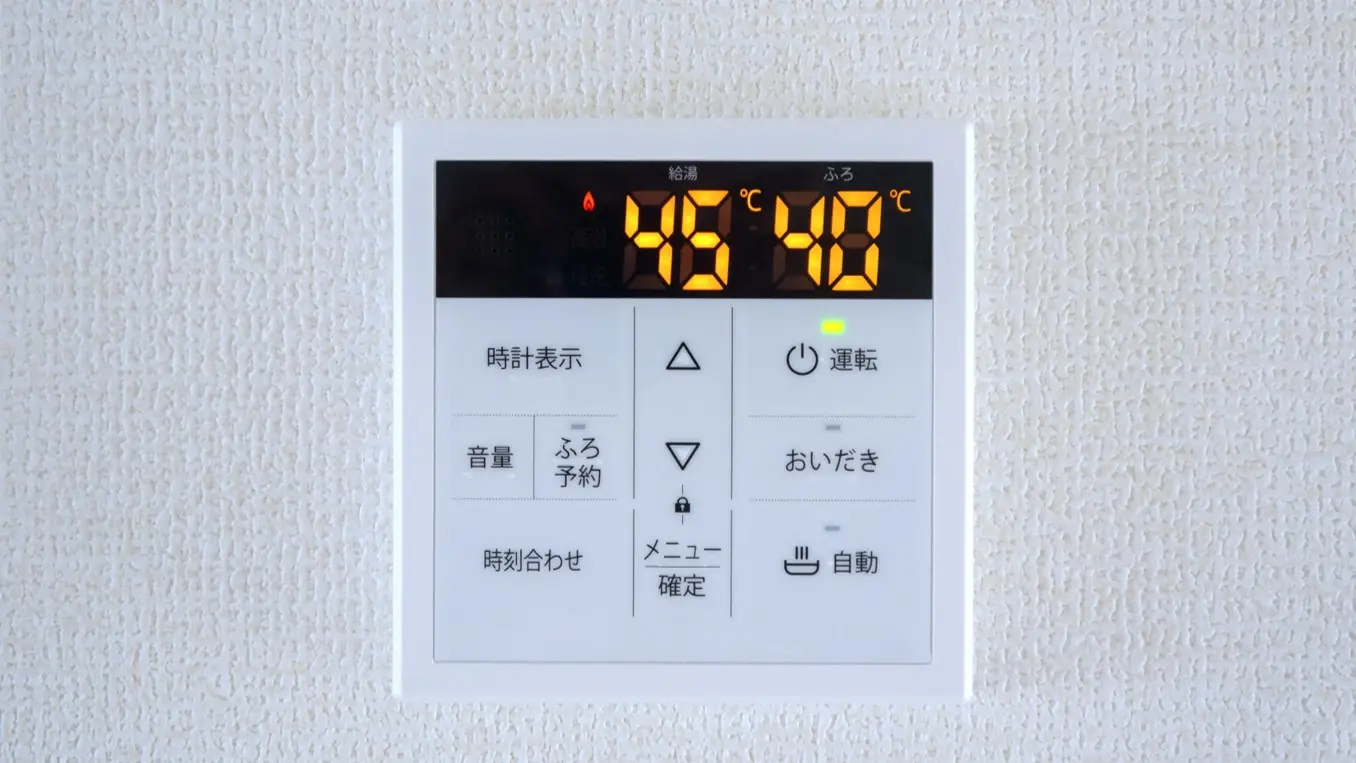

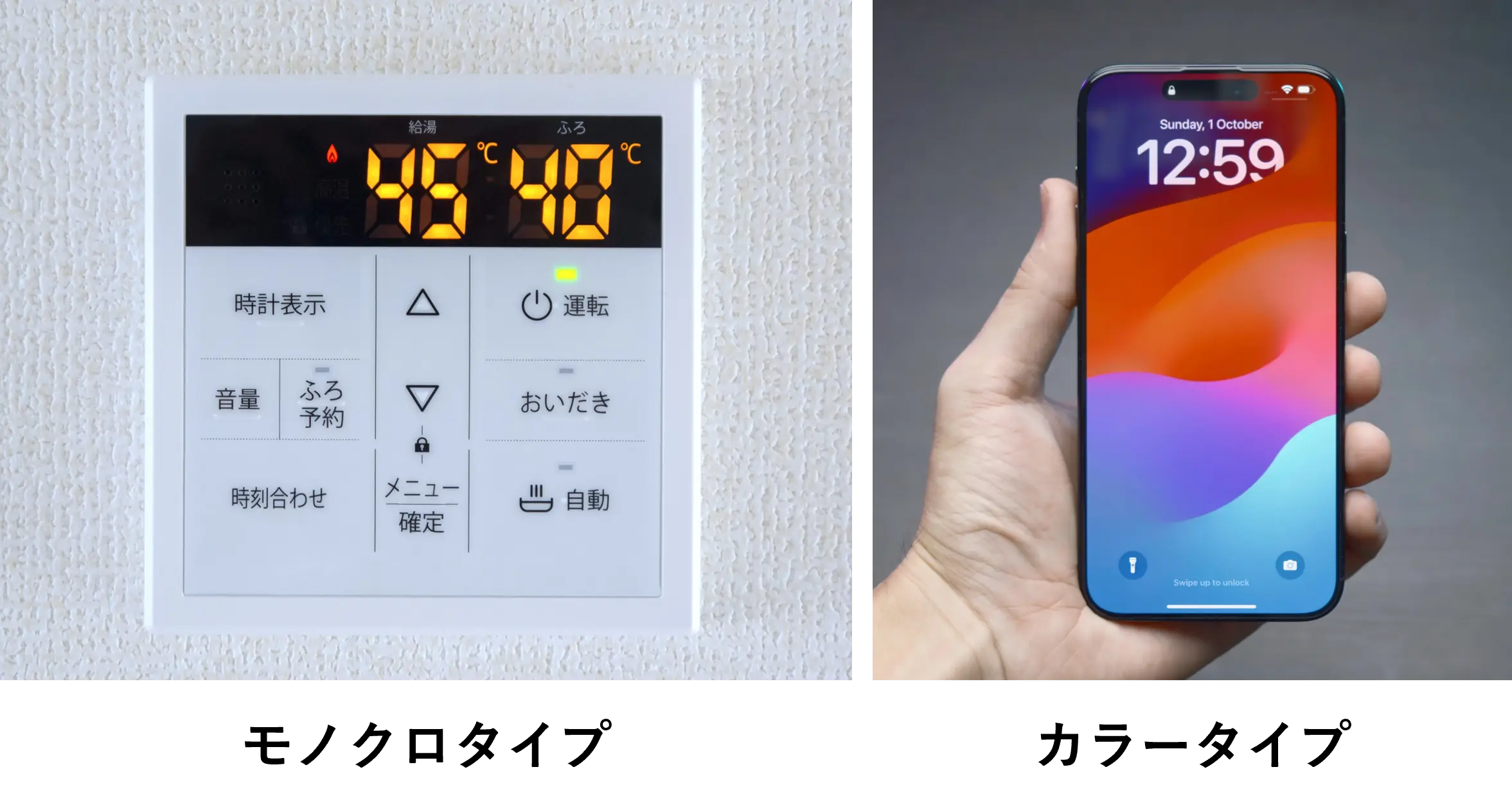

液晶ディスプレイ（LCD：Liquid Crystal Display）は、スマートフォンや家電機器など、さまざまな製品に使用されています。当社では、この中でも給湯器や各種機器に使用されるモノクロタイプのLCDの製造を行っています。これらの用途では、数字や状態を正確に読み取ることができるよう、表示の見やすさや明るさの均一性にこだわり、高い視認性を実現することが求められます。
本ページでは、LCDの基本的な表示の仕組みとその表示品質を支える見えない工夫のひとつ「ラビング処理技術」についてご紹介します。

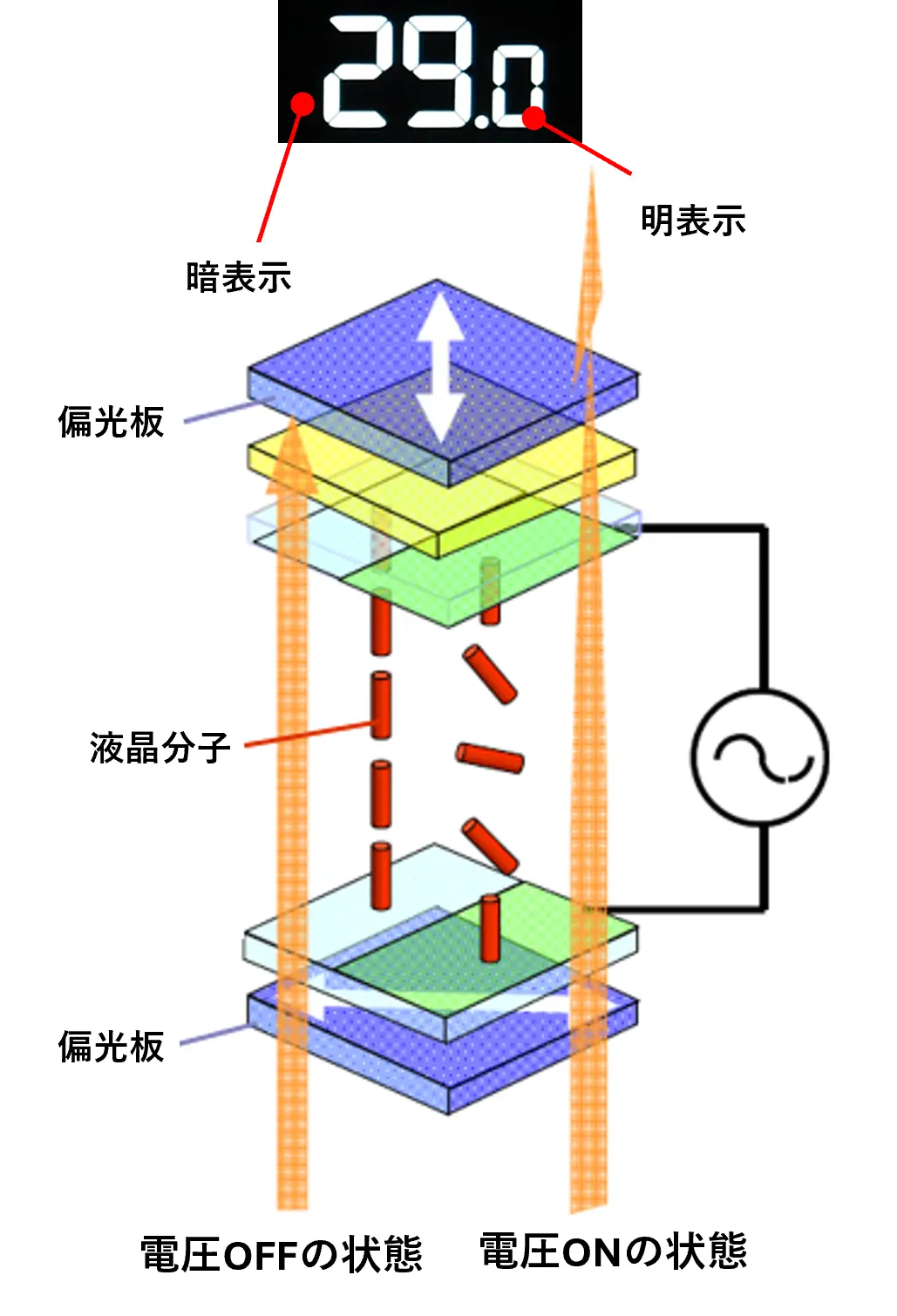

液晶分子は電圧によって向きを変える性質を持っており、この変化により光の通り方が制御されます。画面は多数の微小な表示単位に分かれており、それぞれに電圧をON/OFFすることで、明るい部分と暗い部分を作り分け、数字や文字を表示しています。

■表示が見えない状態（電圧OFF）
電圧がかかっていない状態では、液晶分子は基板に対してほぼ垂直に並びます。このとき、上下で向きの異なる偏光板により、光は遮られ、画面は暗く見えます。

■表示が見える状態（電圧ON）
電圧をかけると、液晶分子の向きが変化し、光の通り道ができます。その結果、光が透過し、画面が明るく表示されます。

～表示品質に影響する「表示ムラ」～
上記のLCDの基本的な仕組みが正しく機能するためには、液晶分子があらかじめ一定の方向にそろっていないと、光の通り方にばらつきが生じ、画面上に明るさのムラ(表示ムラ)が発生します。同じ電圧をかけていても、部分的に明るさが異なって見えるなど、表示品質の低下を招きます。

LCDの表示品質を支えるためには、液晶分子の向きを整えることが重要です。そのために用いられるのが、ラビング処理と呼ばれる技術です。
基板表面の配向膜をラビング布でこすることで、肉眼では判別できない微細な凹凸をつくり、光の通り道を形成します。
液晶分子はこの凹凸に沿って整列し、光の通り方が揃うことで、表示ムラの少ない均一な画面が実現されます。

当社では、モノクロLCD製品の製造工程において、ラビング処理を含む配向制御技術を適用しています。これにより、表示ムラの低減や安定した表示品質の実現を図り、常に均一で見やすい表示を維持するなど、各種機器に求められる視認性と安定性に対応しています。
