- 描画ユニット
LLM1546A
光でスマートに文字や図柄を照射できる
小型LED描画ユニット
光描画でスマートに注意喚起や表示の強調を実現。低消費電力＆ コンパクト設計なのでアイデア次第で様々な機器に組み込んで利用できます。

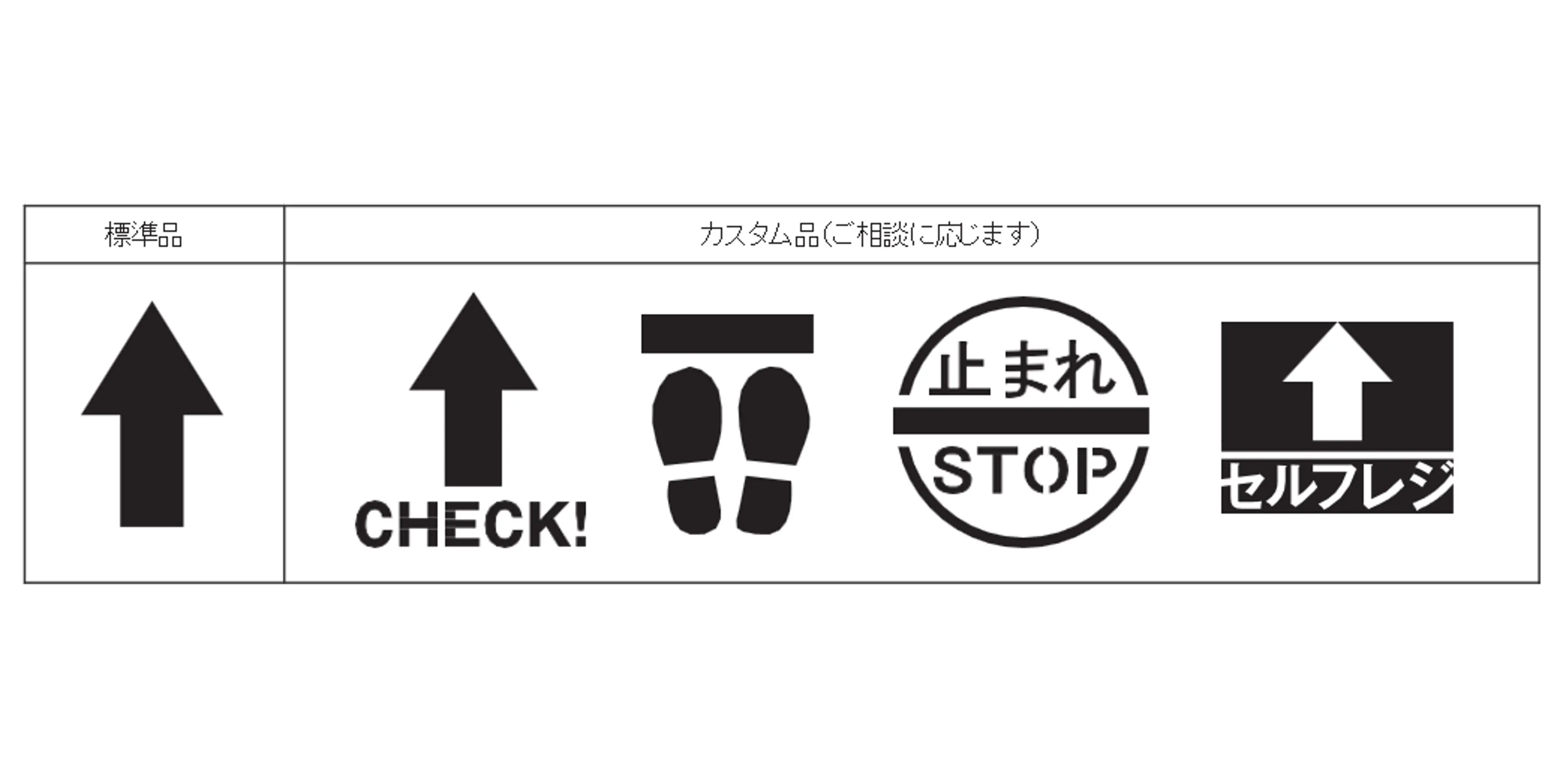

描画デザインも複数ラインナップし、様々なシチュエーションに対応します。
製品図面
特徴
LEDS HIGHLIGHT
LLM1546A
仕様別製品一覧
| 品名 | LLM1546A | 発光色 | Green |
|---|---|---|---|
| 消費電力 | 6.3 W (typ) | 照度 | 1,500 lx (前方1ｍ照射時) |
| 重量 | 約 350g (オプションのステー除く) | 定格入力定電圧 | DC 24V (DC 12Vは別途ご相談) |
| 点滅 | 0.9sec、0.6sec、0.3sec（常時点灯切替可能） | 動作温度範囲 | -20 ~ 50 °C |
| ※ | ・電源は弊社から販売しておりません。 ・調光、調色機能はございません。 ・本製品単独での屋外使用はできません（屋内専用）。 |
| 品名 | LLM1546A | 発光色 | White |
|---|---|---|---|
| 消費電力 | 6.3 W (typ) | 照度 | 980 lx (前方1ｍ照射時) |
| 重量 | 約 350g (オプションのステー除く) | 定格入力定電圧 | DC 24V (DC 12Vは別途ご相談) |
| 点滅 | 0.9sec、0.6sec、0.3sec（常時点灯切替可能） | 動作温度範囲 | -20 ~ 50 °C |
| ※ | ・電源は弊社から販売しておりません。 ・調光、調色機能はございません。 ・本製品単独での屋外使用はできません（屋内専用）。 |
| 品名 | LLM1546A | 発光色 | Blue |
|---|---|---|---|
| 消費電力 | 6.3 W (typ) | 照度 | 85 lx (前方1ｍ照射時) |
| 重量 | 約 350g (オプションのステー除く) | 定格入力定電圧 | DC 24V (DC 12Vは別途ご相談) |
| 点滅 | 0.9sec、0.6sec、0.3sec（常時点灯切替可能） | 動作温度範囲 | -20 ~ 50 °C |
| ※ | ・電源は弊社から販売しておりません。 ・調光、調色機能はございません。 ・本製品単独での屋外使用はできません（屋内専用）。 |
| 品名 | LLM1546A | 発光色 | Amber |
|---|---|---|---|
| 消費電力 | 6.3 W (typ) | 照度 | 570 lx (前方1ｍ照射時) |
| 重量 | 約 350g (オプションのステー除く) | 定格入力定電圧 | DC 24V (DC 12Vは別途ご相談) |
| 点滅 | 0.9sec、0.6sec、0.3sec（常時点灯切替可能） | 動作温度範囲 | -20 ~ 50 °C |
| ※ | ・電源は弊社から販売しておりません。 ・調光、調色機能はございません。 ・本製品単独での屋外使用はできません（屋内専用）。 |
| 品名 | LLM1546A | 発光色 | Red |
|---|---|---|---|
| 消費電力 | 5.0 W (typ) | 照度 | 390 lx (前方1ｍ照射時) |
| 重量 | 約 350g (オプションのステー除く) | 定格入力定電圧 | DC 24V (DC 12Vは別途ご相談) |
| 点滅 | 0.9sec、0.6sec、0.3sec（常時点灯切替可能） | 動作温度範囲 | -20 ~ 50 °C |
| ※ | ・電源は弊社から販売しておりません。 ・調光、調色機能はございません。 ・本製品単独での屋外使用はできません（屋内専用）。 |
こちらから照度や必要器具数の計算が行えます。
照度計算を開始する資料ダウンロード
