  • LEDSFOCUS PRO
  • 超狭角配光LED投光器

LLF0113A

  • 電源内蔵
  • ON/OFFタイプ
資料ダウンロード
  • 耐振動1G
  • 高防水IP66
  • 耐ノイズ
  • 耐熱
  • 耐ＵＶ
  • 重耐塩

あらゆるニーズにお応えする
豊富なバリエーション

ＬＥＤの光を効果的に絞った超狭角配光で、各種演出やライトアップに使用できるスポット照明を実現しました。これまで光が届かなかったところも照射可能です。独自の光学系による美しい投影光、1°刻みの配光角制御、豊富なカラーバリエーションにより、多彩な演出のご要望にお応えします。高い防水・防塵性能により使用場所を選びません。

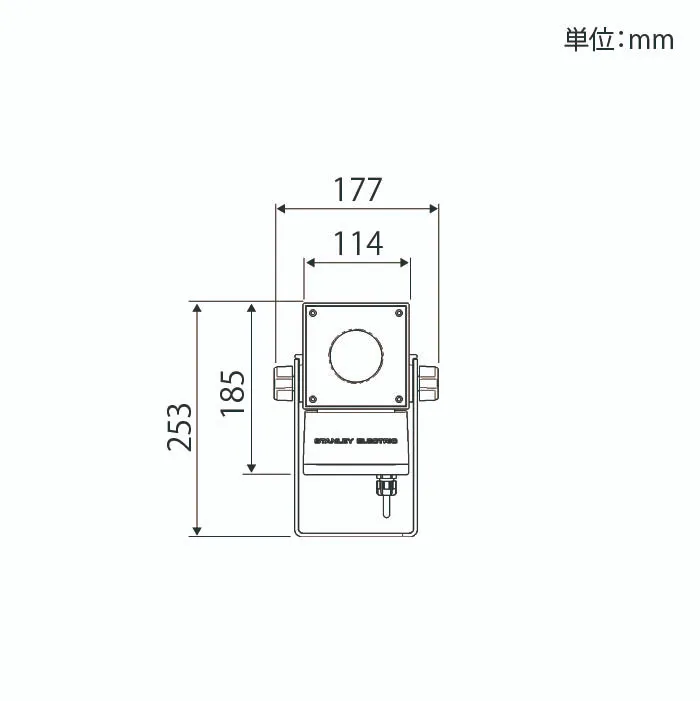

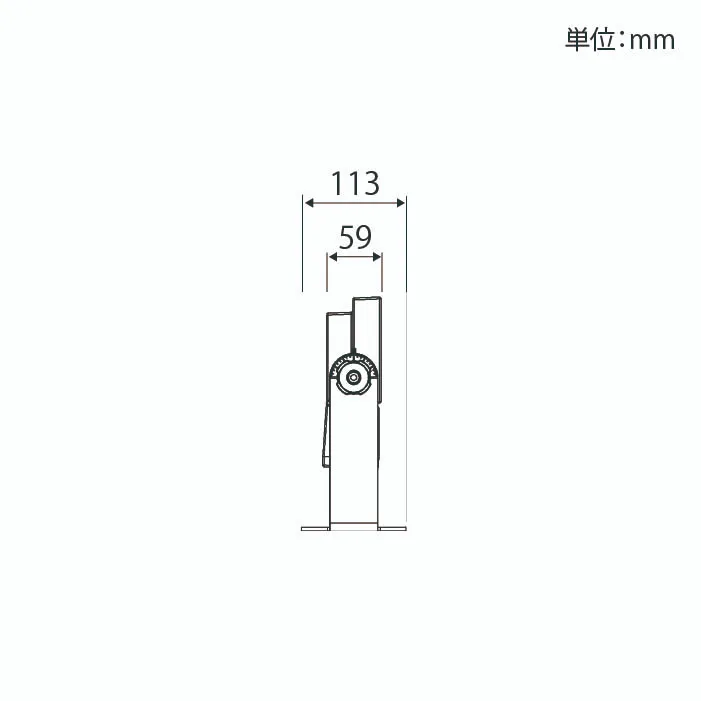

製品図面

特徴

  • 超狭角配光 1/2ビームアングル

    最小1.5°の超狭角配光により、遠くの照射物を明るく照らすことができます。

  • 配光制御

    1.5～10°まで1°刻みで配光を制御し、対象物を的確に照射できます。 また、10～30°の高出力中角配光を用意し、多様な用途に対応します。

  • 美しい投影光

    独自のLED・レンズ設計技術により、ムラのない美しい投影光を実現しました。

  • 耐環境性能

    防水・防塵構造で、過酷な環境下でも最高性能を発揮します。

  • 豊富なカスタマイズ

    配光・光色・サイズ・本体色・オプションパーツを自由にカスタマイズ可能であり、 あらゆるシーンに最適な製品をご提供します。

採用事例

LLF0113A ON/OFFタイプ

仕様別製品一覧

狭角タイプ

LLF0113A 製品名 / SWWD007 管理品名 / / 光源色/演色性 / 配光角 / S a / BK b / S c / C d / CE e / 1 f
  • 下記の仕様表の品名は光源色・演色性と配光角のみを表記しています。
  • a：取付けタイプ［ S ］ ＝標準取付け
  • b：本体色 ［ BK ］ = チャコールグレー
  • c：制御［ S ］ = ON/OFF コントロール
  • d：塗装仕様 ［ C ］ = 重耐塩
  • e：規格［ CE ］ = CE/PSE
    規格［ TS ］ = TIS
    規格[UL]=UL/cUL
    ※中角タイプ2200KはPSEのみ適合
  • f：版数［ 1 ］ = 1版

1/2ビームアングル

カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 ー ー 50/T/XN ー ー ー ー ー
中心光度(cd) ー ー 195,000 ー ー ー ー ー
定格光束(lm) ー ー 139 ー ー ー ー ー
消費電力(W) ー ー 6.60 ー ー ー ー ー
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.14 ー ー 7,800 ー ー ー ー ー
10 0.28 ー ー 2,000 ー ー ー ー ー
30 0.84 ー ー 220 ー ー ー ー ー
50 1.4 ー ー 78 ー ー ー ー ー
100 2.8 ー ー 20 ー ー ー ー ー
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/VN 57/X/VN 50/X/VN 40/X/VN 30/X/VN 27/X/VN 22/X/VN YE/N/VN
中心光度(cd) 110,000 110,000 110,000 110,000 99,300 78,600 68,700 79,300
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.19 4,400 4,400 4,400 4,400 4,000 3,100 2,700 3,200
10 0.38 1,100 1,100 1,100 1,100 990 790 690 790
30 1.2 120 120 120 120 110 87 76 88
50 1.9 44 44 44 44 40 31 27 32
100 3.8 11 11 11 11 9.9 7.9 6.9 7.9
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/03 57/X/03 50/X/03 40/X/03 30/X/03 27/X/03 22/X/03 YE/N/03
中心光度(cd) 74,200 74,200 74,200 74,200 66,800 52,800 46,200 53,300
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.23 3,000 3,000 3,000 3,000 2,700 2,100 1,800 2,100
10 0.45 740 740 740 740 670 530 460 530
30 1.4 82 82 82 82 74 59 51 59
50 2.3 30 30 30 30 27 21 18 21
100 4.5 7.4 7.4 7.4 7.4 6.7 5.3 4.6 5.3
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/04 57/X/04 50/X/04 40/X/04 30/X/04 27/X/04 22/X/04 YE/N/04
中心光度(cd) 37,800 37,800 37,800 37,800 34,000 26,900 23,500 27,100
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.33 1,500 1,500 1,500 1,500 1,400 1,100 940 1,100
10 0.66 380 380 380 380 340 270 240 270
30 2.0 42 42 42 42 38 30 26 30
50 3.3 15 15 15 15 14 11 9.4 11
100 6.6 3.8 3.8 3.8 3.8 3.4 2.7 2.4 2.7
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/05 57/X/05 50/X/05 40/X/05 30/X/05 27/X/05 22/X/05 YE/N/05
中心光度(cd) 21,200 21,200 21,200 21,200 19,100 15,100 13,200 15,200
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.45 850 850 850 850 760 600 530 610
10 0.91 210 210 210 210 190 150 130 150
30 2.7 24 24 24 24 21 17 15 17
50 4.5 8.5 8.5 8.5 8.5 7.6 6.0 5.3 6.1
100 9.1 2.1 2.1 2.1 2.1 1.9 1.5 1.3 1.5
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/06 57/X/06 50/X/06 40/X/06 30/X/06 27/X/06 22/X/06 YE/N/06
中心光度(cd) 15,400 15,400 15,400 15,400 13,900 11,000 9,590 11,100
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.54 620 620 620 620 560 440 380 440
10 1.1 150 150 150 150 140 110 96 110
30 3.2 17 17 17 17 15 12 11 12
50 5.4 6.2 6.2 6.2 6.2 5.6 4.4 3.8 4.4
100 11 1.5 1.5 1.5 1.5 1.4 1.1 0.96 1.1
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/07 57/X/07 50/X/07 40/X/07 30/X/07 27/X/07 22/X/07 YE/N/07
中心光度(cd) 11,800 11,800 11,800 11,800 10,600 8,370 7,320 8,440
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.63 470 470 470 470 420 330 290 340
10 1.3 120 120 120 120 110 84 73 84
30 3.8 13 13 13 13 12 9.3 8.1 9.4
50 6.3 4.7 4.7 4.7 4.7 4.2 3.3 2.9 3.4
100 13 1.2 1.2 1.2 1.2 1.1 0.84 0.73 0.84
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/08 57/X/08 50/X/08 40/X/08 30/X/08 27/X/08 22/X/08 YE/N/08
中心光度(cd) 8,660 8,660 8,660 8,660 7,790 6,160 5,390 6,220
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.72 350 350 350 350 310 250 220 250
10 1.4 87 87 87 87 78 62 54 62
30 4.3 9.6 9.6 9.6 9.6 8.7 6.8 6.0 6.9
50 7.2 3.5 3.5 3.5 3.5 3.1 2.5 2.2 2.5
100 14 0.87 0.87 0.87 0.87 0.78 0.62 0.54 0.62
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/09 57/X/09 50/X/09 40/X/09 30/X/09 27/X/09 22/X/09 YE/N/09
中心光度(cd) 7,400 7,400 7,400 7,400 6,660 5,270 4,610 5,310
定格光束(lm) 158 158 158 158 142 121 106 129
消費電力(W) 7.10 7.10 7.10 7.10 7.10 7.10 7.10 7.10
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.75 300 300 300 300 270 210 180 210
10 1.5 74 74 74 74 67 53 46 53
30 4.5 8.2 8.2 8.2 8.2 7.4 5.9 5.1 5.9
50 7.5 3.0 3.0 3.0 3.0 2.7 2.1 1.8 2.1
100 15 0.74 0.74 0.74 0.74 0.67 0.53 0.46 0.53

中角タイプ

LLF0113A 製品名 / SWWD010 管理品名 / / 光源色/演色性 / 配光角 / S a / BK b / S c / C d / CE e / 1 f
  • 下記の仕様表の品名は光源色・演色性と配光角のみを表記しています。
  • a：取付けタイプ［ S ］ ＝標準取付け
  • b：本体色 ［ BK ］ = チャコールグレー
  • c：制御［ S ］ = ON/OFF コントロール
  • d：塗装仕様 ［ C ］ = 重耐塩
  • e：規格［ CE ］ = CE/PSE
    規格［ TS ］ = TIS
    規格[UL]=UL/cUL
    ※中角タイプ2200KはPSEのみ適合
  • f：版数［ 1 ］ = 1版

1/2ビームアングル

カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/10 57/X/10 50/X/10 40/X/10 30/X/10 27/X/10 22/X/10 YE/N/10
中心光度(cd) 18,900 18,900 18,900 18,900 15,700 15,700 12,600 17,300
定格光束(lm) 524 524 524 524 437 437 349 480
消費電力(W) 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
照射範囲 中心照度(lx)
D(m) Φ(m)
5 0.79 760 760 760 760 630 630 500 690
10 1.6 190 190 190 190 160 160 130 170
30 4.7 21 21 21 21 17 17 14 19
50 7.9 7.6 7.6 7.6 7.6 6.3 6.3 5.0 6.9
100 16 1.9 1.9 1.9 1.9 1.6 1.6 1.3 1.7
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/20 57/X/20 50/X/20 40/X/20 30/X/20 27/X/20 22/X/20 YE/N/20
中心光度(cd) 6,790 6,790 6,790 6,790 5,660 5,660 4,530 6,230
定格光束(lm) 524 524 524 524 437 437 349 480
消費電力(W) 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
照射範囲 中心照度(lx)
D(m) Φ(m)
5 1.6 270 270 270 270 230 230 180 250
10 3.2 68 68 68 68 57 57 45 62
30 9.5 7.5 7.5 7.5 7.5 6.3 6.3 5.0 6.9
50 16 2.7 2.7 2.7 2.7 2.3 2.3 1.8 2.5
100 32 0.68 0.68 0.68 0.68 0.57 0.57 0.45 0.62
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/30 57/X/30 50/X/30 40/X/30 30/X/30 27/X/30 22/X/30 YE/N/30
中心光度(cd) 2,960 2,960 2,960 2,960 2,470 2,470 1,970 2,710
定格光束(lm) 524 524 524 524 437 437 349 480
消費電力(W) 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
照射範囲 中心照度(lx)
D(m) Φ(m)
5 2.4 120 120 120 120 99 99 79 110
10 4.8 30 30 30 30 25 25 20 27
30 15 3.3 3.3 3.3 3.3 2.7 2.7 2.2 3.0
50 24 1.2 1.2 1.2 1.2 0.99 0.99 0.79 1.1
100 48 0.30 0.30 0.30 0.30 0.25 0.25 0.20 0.27
カラー
バリエーション		 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
品名 65/X/50 57/X/50 50/X/50 40/X/50 30/X/50 27/X/30 22/X/50 YE/N/50
中心光度(cd) 1,050 1,050 1,050 1,050 876 876 701 964
定格光束(lm) 524 524 524 524 437 437 349 480
消費電力(W) 10.0 10.0 10.0 10.0 10.0 10.0 10.0 10.0
照射範囲 中心照度(lx)
D(m) Φ(m)
5 5.1 42 42 42 42 35 35 28 39
10 10 11 11 11 11 8.8 8.8 7.0 9.6
30 31 1.2 1.2 1.2 1.2 0.97 0.97 0.78 1.1
50 51 0.42 0.42 0.42 0.42 0.35 0.35 0.28 0.39
100 102 0.11 0.11 0.11 0.11 0.088 0.088 0.070 0.096
  • 本体：アルミダイカスト
    フロントカバー：ポリカーボネート
    2次レンズ：アクリル
    定格電圧：AC100～240V
    使用周囲温度：-25～50℃
    防水防塵性能：IP66
    光源寿命：50,000時間（光束維持率70%）
    電源：内蔵
    重量：2.5kg
  • ON/OFFタイプ 定格光束 消費電力
    超狭角(1.5°) 139lm 6.60W
    狭角(2.5~9°) 106～158lm 7.10W
    中角(10～50°) 349～524lm 10.0W
    • 消費電力はAC100V時
