LLF0012A
優れた耐振性、
港湾設備への取り付けに最適

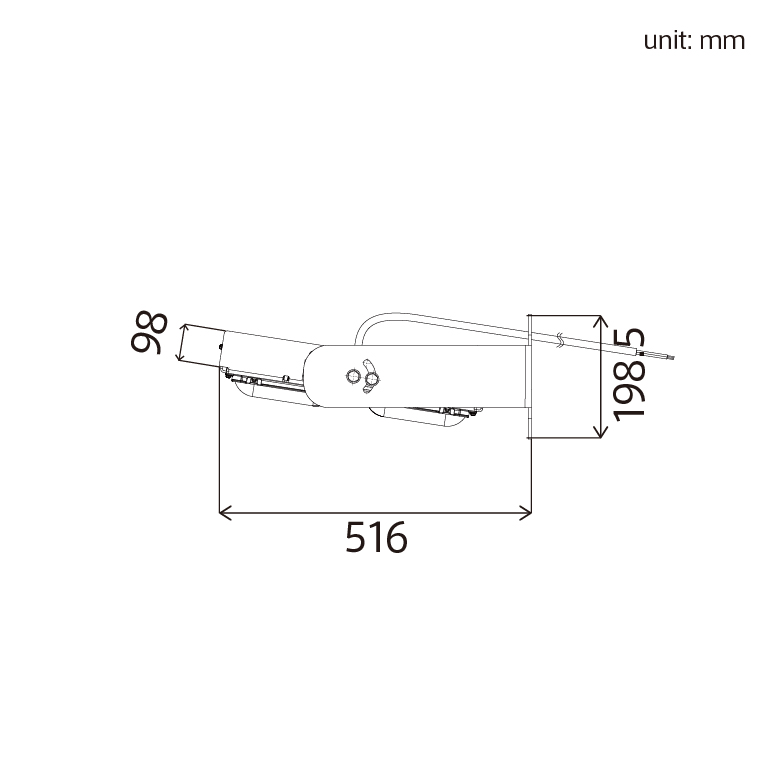

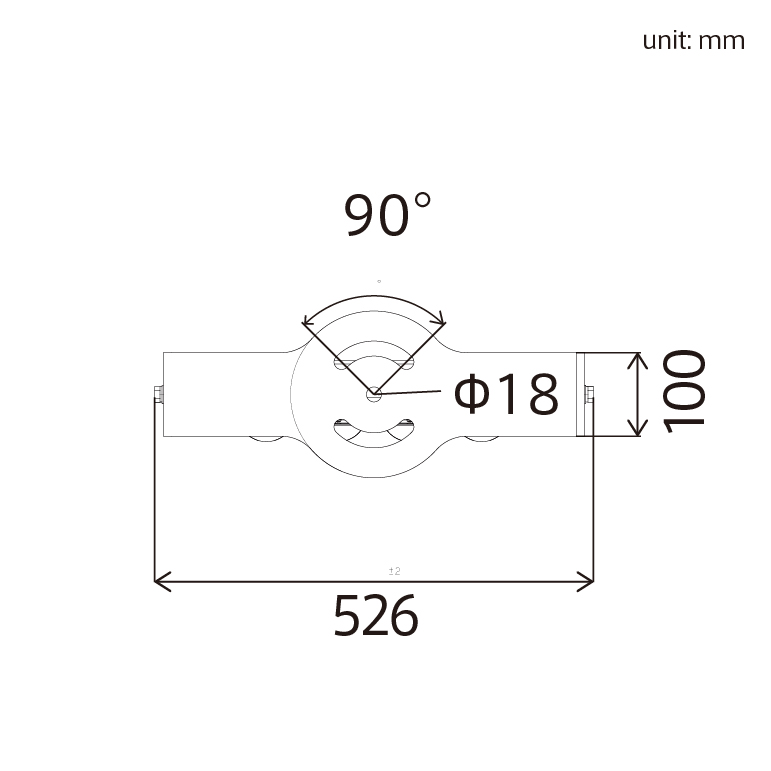

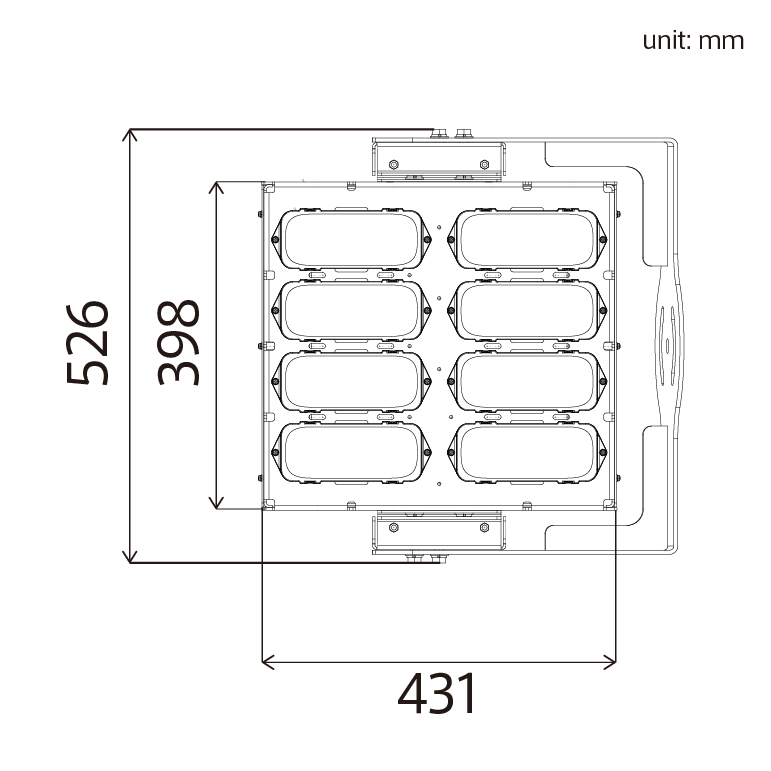

過酷な環境下でもご利用いただけるよう、重耐塩地域で実績のある灯具をベースにクレーンで最も衝撃のかかる箇所を考慮して、特殊な耐震性能を有したアームを開発しました。製品図面
特徴
LEDSHIGHMAST
LLF0012A
仕様別製品一覧
| 品名 | LLF0012A | 材質 | 本体 :アルミ板金/透光性カバー：ポリカーボネート |
|---|---|---|---|
| 色温度 | 3000K(電球色) | 消費電力 | 335W(220V 時) |
| 定格電圧 | AC100~240V | 雷サージ保護耐圧 | 15kV(Common mode) |
| 配光角 | 狭角 (Narrow) 中角(Middle) 広角 (Wide) |
配光角(1/2ビームアングル) | 狭角 19° 中角 22° 広角 73° |
| 配光角(1/10ビームアングル) | 狭角 35° 中角 58° 広角 98° |
定格光束(220V時) | 狭角 35,200 lm 中角 36,000 lm 広角 36,800 lm |
| 固有エネルギー消費効率 | 狭角 105 lm/W 中角 107 lm/W 広角 110 lm/W |
演色性 | Ra70 |
| 使用周囲温度 | -30~50℃ | 重量 | 12.5kg |
| 防水防塵性能 | IP66 | 光源寿命 | 60,000h (光束維持率70%) |
| 耐風速 | 60m/s | 電源 | 専用電源(別売) |

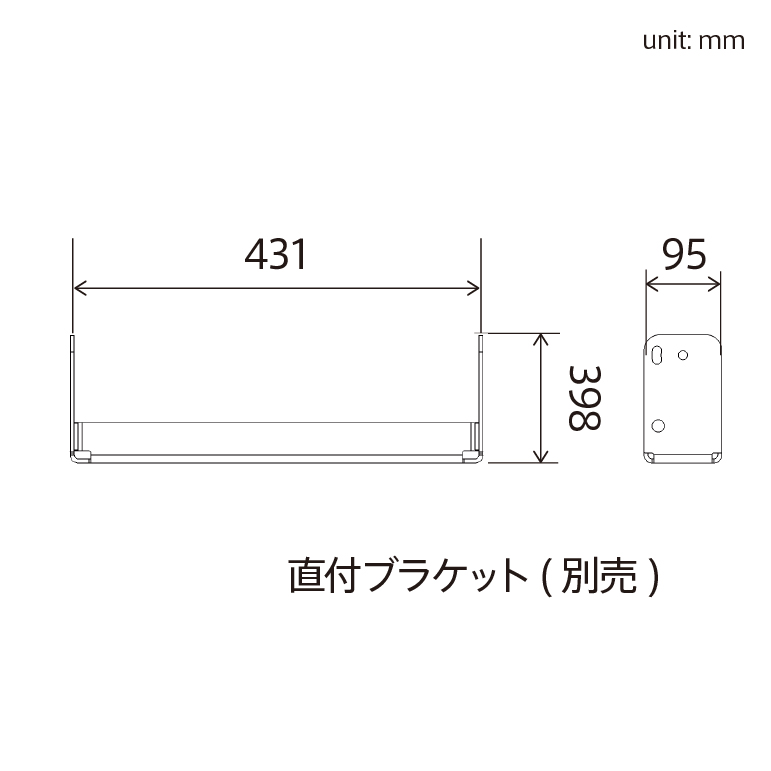

| 取付アーム | 横付ブラケットタイプ・直付ブラケットタイプ(品名-２) |
| 品名 | LLF0012A | 材質 | 本体 :アルミ板金/透光性カバー：ポリカーボネート |
|---|---|---|---|
| 色温度 | 5000K(白色) | 消費電力 | 335W(220V 時) |
| 定格電圧 | AC100~240V | 雷サージ保護耐圧 | 15kV(Common mode) |
| 配光角 | 狭角 (Narrow) 中角(Middle) 広角 (Wide) |
配光角(1/2ビームアングル) | 狭角 19° 中角 22° 広角 73° |
| 配光角(1/10ビームアングル) | 狭角 35° 中角 58° 広角 98° |
定格光束(220V時) | 狭角 38,400 lm 中角 39,600 lm 広角 40,800 lm |
| 固有エネルギー消費効率 | 狭角 115 lm/W 中角 118 lm/W 広角 122 lm/W |
演色性 | Ra70 |
| 使用周囲温度 | -30~50℃ | 重量 | 12.5kg |
| 防水防塵性能 | IP66 | 光源寿命 | 60,000h (光束維持率70%) |
| 耐風速 | 60m/s | 電源 | 専用電源(別売) |
| 取付アーム | 横付ブラケットタイプ・直付ブラケットタイプ(品名-２) |
こちらから照度や必要器具数の計算が行えます。
照度計算を開始する免責事項
- ダウンロードしたデータの使用によって生じる、あるいは、 ダウンロードできなかった、 使用できなかったことによって生じる 不利益や損害、訴訟原因に対する責任、その他あらゆる損害、損失について、 スタンレー電気株式会社はその責任を一切負いません。
- 本データは利用者に対し、現状で提供されるものであり、 スタンレー電気株式会社は、本データ上の誤りその他の瑕疵のないこと、 本データが特定目的に適合すること並びに本データ及びその使用が利用者 又は利用者以外の第三者の権利を侵害するものでないこと、 その他のいかなる内容についての保証も行うものではありません。
- 本データの全部または一部を転載または複製することはかたくお断りします。
- スタンレー電気株式会社は通知なしにデータを変更する権利を留保します。
- 製品図は代表機種のみを掲載しています。 ご要望機種の製品図についてはお問い合わせページよりご連絡ください。
