• 景观照明
  • LEDSFOCUS PRO
  • 超窄角 LED 泛光灯

LLF0111A

  • 内置电源
  • 可调光型
  • 开/关类型
下载文件
  • 抗振动 1G
  • 高度防水 IP66
  • 抗噪性
  • 耐热
  • 抗紫外线
  • 耐重盐性

满足您的所有需求
种类繁多

超窄角配光可有效聚焦 LED 灯光，实现聚光照明，适用于各种制作和灯光应用。 可以照亮以前光线无法到达的区域。 通过独特的光学系统、以 1° 为增量的配光角度控制和丰富的色彩变化，投射出的光线美轮美奂，可满足各种制作需求。 高度的防水和防尘性能意味着它可以在任何地方使用。

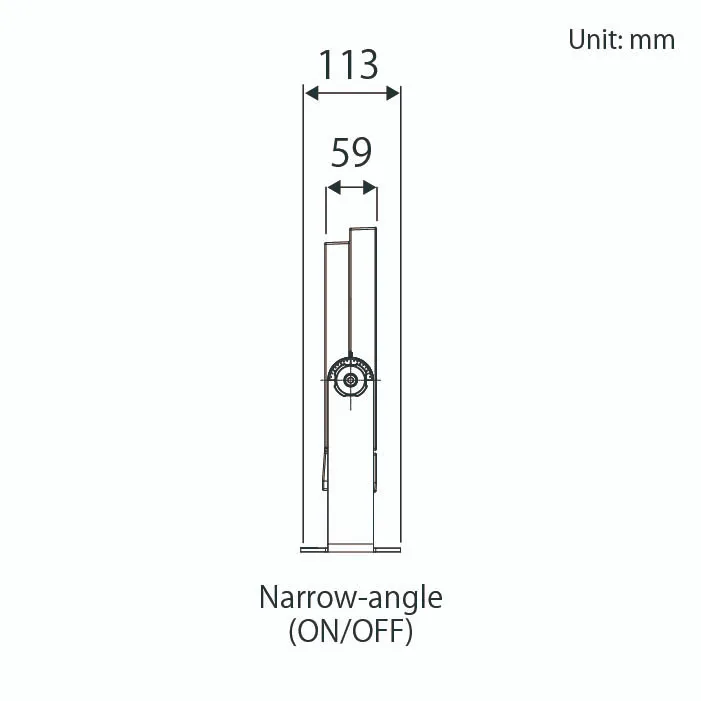

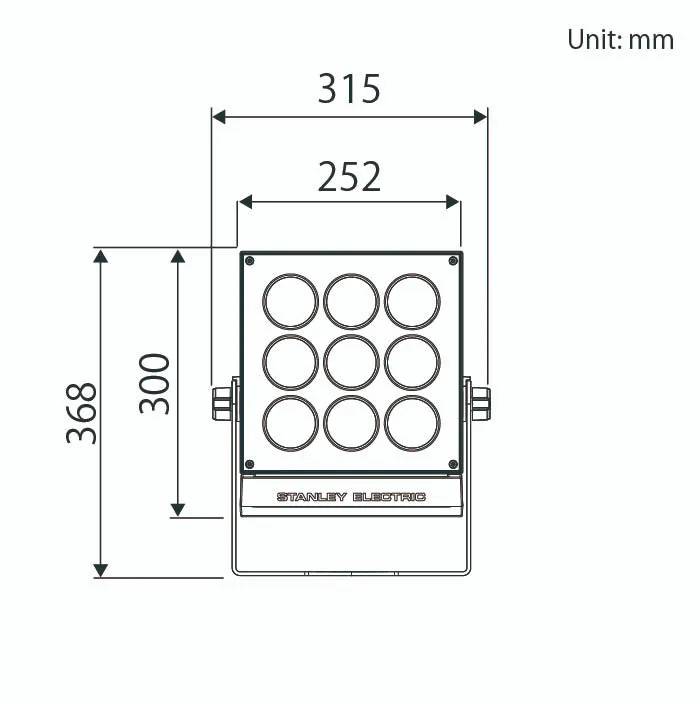

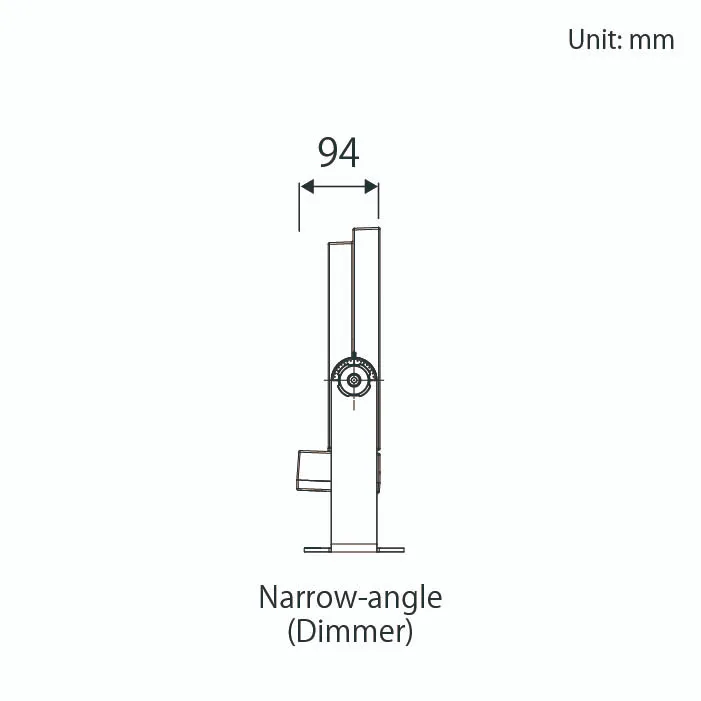

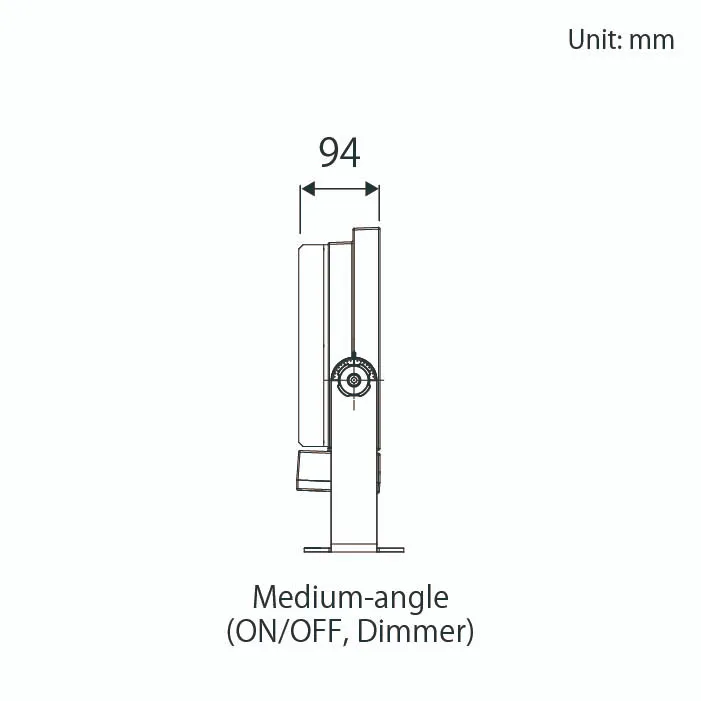

外形尺寸

功能

  • 超窄光分布 1/2 光束角

    最小 1.5° 的超窄光束角可为远处的物体提供明亮照明。

  • 光分布控制

    光分布可以 1° 为增量进行控制，从 1.5° 到 10°，以确保精确照亮物体。此外，还可提供 10° 至 30° 的高功率中角度配光，以满足各种应用需求。

  • 美丽的投射光

    独特的 LED 和透镜设计技术可确保投射光线均匀、美观。

  • 耐环境性

    防水防尘结构确保即使在恶劣环境下也能发挥最大性能。

  • 广泛的定制

    可自由定制光分布、光色、尺寸、灯体颜色和可选部件，为任何情况提供最佳产品。

采用案例

LLF0111A 开/关类型

按规格分列的产品清单

窄角类型

LLF0111A 产品名称 / LWWD035 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / S c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a:安装类型 [S] = 标准安装
  • b:车身颜色 [ BK ] = 炭灰色
  • c:控制器 [S] = 开/关控制器
  • d:涂层规格 [C] = 耐重金属盐分
  • e:标准 [CE] = CE/PSE
    标准 [TS] = TIS
    标准[UL]=UL/cUL
    ※中角型 2200K 仅符合 PSE 标准
  • f:版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 ー ー 50/T/XN ー ー ー ー ー
中心发光强度 (cd) ー ー 1,790,000 ー ー ー ー ー
额定光通量（lm） ー ー 1,270 ー ー ー ー ー
功率消耗（W） ー ー 32.5 ー ー ー ー ー
辐照范围 中心照度（lx）
D(m) Φ(m)
30 0.84 ー ー 1,500 ー ー ー ー ー
50 1.4 ー ー 560 ー ー ー ー ー
100 2.8 ー ー 140 ー ー ー ー ー
500 14 ー ー 5.6 ー ー ー ー ー
1000 28 ー ー 1.4 ー ー ー ー ー
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/VN 57/X/VN 50/X/VN 40/X/VN 30/X/VN 27/X/VN 22/X/VN YE/N/VN
中心发光强度 (cd) 1,230,000 1,230,000 1,230,000 1,230,000 1,100,000 937,000 820,000 1,020,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 1.2 1,200 1,200 1,200 1,200 1,100 940 820 900
50 1.9 420 420 420 420 380 340 300 320
100 3.8 110 110 110 110 95 85 74 81
500 19 4.2 4.2 4.2 4.2 3.8 3.4 3.0 3.2
1000 38 1.1 1.1 1.1 1.1 0.95 0.85 0.74 0.81
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/03 57/X/03 50/X/03 40/X/03 30/X/03 27/X/03 22/X/03 YE/N/03
中心发光强度 (cd) 870,000 870,000 870,000 870,000 783,000 664,000 581,000 726,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 1.4 860 860 860 860 770 700 620 700
50 2.3 310 310 310 310 280 250 220 250
100 4.5 77 77 77 77 69 63 55 63
500 23 3.1 3.1 3.1 3.1 2.8 2.5 2.2 2.5
1000 49 0.77 0.77 0.77 0.77 0.69 0.63 0.55 0.63
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/04 57/X/04 50/X/04 40/X/04 30/X/04 27/X/04 22/X/04 YE/N/04
中心发光强度 (cd) 470,000 470,000 470,000 470,000 423,000 359,000 314,000 392,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 2.0 500 500 500 500 450 390 340 410
50 3.3 180 180 180 180 160 140 120 150
100 6.6 45 45 45 45 41 35 31 37
500 35 1.8 1.8 1.8 1.8 1.6 1.4 1.2 1.5
1000 70 0.45 0.45 0.45 0.45 0.41 0.35 0.31 0.37
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/05 57/X/05 50/X/05 40/X/05 30/X/05 27/X/05 22/X/05 YE/N/05
中心发光强度 (cd) 269,000 269,000 269,000 269,000 242,000 205,000 179,000 224,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 2.7 290 290 290 290 260 220 200 240
50 4.5 100 100 100 100 94 80 70 86
100 9.1 26 26 26 26 23 20 18 22
500 45 1.0 1.0 1.0 1.0 0.94 0.80 0.70 0.86
1000 91 0.26 0.26 0.26 0.26 0.23 0.20 0.18 0.22
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/06 57/X/06 50/X/06 40/X/06 30/X/06 27/X/06 22/X/06 YE/N/06
中心发光强度 (cd) 196,000 196,000 196,000 196,000 177,000 150,000 131,000 164,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 3.2 210 210 210 210 190 160 140 180
50 5.4 76 76 76 76 68 59 52 63
100 11 19 19 19 19 17 15 13 16
500 54 0.76 0.76 0.76 0.76 0.68 0.59 0.52 0.63
1000 108 0.19 0.19 0.19 0.19 0.17 0.15 0.13 0.16
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/07 57/X/07 50/X/07 40/X/07 30/X/07 27/X/07 22/X/07 YE/N/07
中心发光强度 (cd) 149,000 149,000 149,000 149,000 134,000 114,000 99,800 125,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 3.8 160 160 160 160 140 120 110 140
50 6.3 58 58 58 58 52 45 39 49
100 13 15 15 15 15 13 11 9.8 12
500 63 0.58 0.58 0.58 0.58 0.52 0.45 0.39 0.49
1000 126 0.15 0.15 0.15 0.15 0.13 0.11 0.098 0.12
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/08 57/X/08 50/X/08 40/X/08 30/X/08 27/X/08 22/X/08 YE/N/08
中心发光强度 (cd) 113,000 113,000 113,000 113,000 102,000 86,600 75,800 94,600
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 4.3 120 120 120 120 110 95 83 100
50 7.2 44 44 44 44 40 34 30 37
100 14 11 11 11 11 9.9 8.6 7.5 9.3
500 72 0.44 0.44 0.44 0.44 0.40 0.34 0.30 0.37
1000 143 0.11 0.11 0.11 0.11 0.099 0.086 0.075 0.093
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/09 57/X/09 50/X/09 40/X/09 30/X/09 27/X/09 22/X/09 YE/N/09
中心发光强度 (cd) 94,200 94,200 94,200 94,200 84,800 71,900 62,900 78,500
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） 35.7 35.7 35.7 35.7 35.7 35.7 35.7 35.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 4.5 100 100 100 100 92 79 69 86
50 7.5 37 37 37 37 33 28 25 31
100 15 9.2 9.2 9.2 9.2 8.3 7.1 6.2 7.7
500 75 0.37 0.37 0.37 0.37 0.33 0.28 0.25 0.31
1000 150 0.092 0.092 0.092 0.092 0.083 0.071 0.062 0.077

中角型

LLF0111A 产品名称 / LWWD056 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / S c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a:安装类型 [S] = 标准安装
  • b:车身颜色 [ BK ] = 炭灰色
  • c:控制器 [S] = 开/关控制器
  • d:涂层规格 [C] = 耐重金属盐分
  • e:标准 [CE] = CE/PSE
    标准 [TS] = TIS
    标准[UL]=UL/cUL
    ※中角型 2200K 仅符合 PSE 标准
  • f:版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/10 57/X/10 50/X/10 40/X/10 30/X/10 27/X/10 22/X/10 YE/N/10
中心发光强度 (cd) 189,000 189,000 189,000 189,000 157,000 157,000 126,000 173,000
额定光通量（lm） 4,840 4,840 4,840 4,840 4,030 4,030 3,230 4,430
功率消耗（W） 55.7 55.7 55.7 55.7 55.7 55.7 55.7 55.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 4.6 210 210 210 210 170 170 140 190
50 7.7 76 76 76 76 63 63 50 69
100 15 19 19 19 19 16 16 13 17
500 77 0.76 0.76 0.76 0.76 0.63 0.63 0.50 0.69
1000 154 0.19 0.19 0.19 0.19 0.16 0.16 0.13 0.17
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/20 57/X/20 50/X/20 40/X/20 30/X/20 27/X/20 22/X/20 YE/N/20
中心发光强度 (cd) 68,600 68,600 68,600 68,600 57,200 57,200 45,700 62,900
额定光通量（lm） 4,840 4,840 4,840 4,840 4,030 4,030 3,230 4,430
功率消耗（W） 55.7 55.7 55.7 55.7 55.7 55.7 55.7 55.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 9.5 76 76 76 76 64 64 51 70
50 16 27 27 27 27 23 23 18 25
100 32 6.9 6.9 6.9 6.9 5.7 5.7 4.6 6.3
500 158 0.27 0.27 0.27 0.27 0.23 0.23 0.18 0.25
1000 317 0.069 0.0690 0.069 0.069 0.057 0.057 0.046 0.063
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/30 57/X/30 50/X/30 40/X/30 30/X/30 27/X/30 22/X/30 YE/N/30
中心发光强度 (cd) 30,100 30,100 30,100 30,100 25,000 25,000 20,000 27,600
额定光通量（lm） 4,840 4,840 4,840 4,840 4,030 4,030 3,230 4,430
功率消耗（W） 55.7 55.7 55.7 55.7 55.7 55.7 55.7 55.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 15 33 33 33 33 28 28 22 31
50 24 12 12 12 12 10 10 8.0 11
100 48 3.0 3.0 3.0 3.0 2.5 2.5 2.0 2.8
500 242 0.12 0.12 0.12 0.12 0.10 0.10 0.080 0.11
1000 484 0.030 0.030 0.030 0.030 0.025 0.025 0.020 0.028
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/50 57/X/50 50/X/50 40/X/50 30/X/50 27/X/50 22/X/50 YE/N/50
中心发光强度 (cd) 10,700 10,700 10,700 10,700 8,950 8,950 7,160 9,850
额定光通量（lm） 4,840 4,840 4,840 4,840 4,030 4,030 3,230 4,430
功率消耗（W） 55.7 55.7 55.7 55.7 55.7 55.7 55.7 55.7
辐照范围 中心照度（lx）
D(m) Φ(m)
30 31 12 12 12 12 9.9 9.9 8.0 11
50 51 4.3 4.3 4.3 4.3 3.6 3.6 2.9 3.9
100 102 1.1 1.1 1.1 1.1 0.90 0.90 0.72 0.99
500 512 0.043 0.043 0.043 0.043 0.036 0.036 0.029 0.039
1000 1023 0.011 0.011 0.011 0.011 0.009 0.009 0.007 0.010

LLF0111A 可调光型

按规格分列的产品清单

窄角类型

LLF0111A 产品名称 / LWWD035 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a: 安装类型 [S] = 标准安装
  • b：车身颜色 [BK] = 炭灰色
  • c：控制[S] = 开/关控制
  • d: 油漆规格 [C] = 耐重金属盐分
  • e: 标准 [CE] = CE/PSE
    标准 [TS]
    标准[UL]=UL/cUL
    *中角度型 2200K 仅符合 PSE 标准。
  • f：版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/VN 57/X/VN 50/X/VN 40/X/VN 30/X/VN 27/X/VN 22/X/VN YE/N/VN
中心发光强度 (cd) 1,230,000 1,230,000 1,230,000 1,230,000 1,100,000 937,000 820,000 1,020,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 1.2 1,200 1,200 1,200 1,200 1,100 940 820 900
50 1.9 420 420 420 420 380 340 300 320
100 3.8 110 110 110 110 95 85 74 81
500 19 4.2 4.2 4.2 4.2 3.8 3.4 3.0 3.2
1000 38 1.1 1.1 1.1 1.1 0.95 0.85 0.74 0.81
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/03 57/X/03 50/X/03 40/X/03 30/X/03 27/X/03 22/X/03 YE/N/03
中心发光强度 (cd) 870,000 870,000 870,000 870,000 783,000 664,000 581,000 726,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 1.4 860 860 860 860 770 700 620 700
50 2.3 310 310 310 310 280 250 220 250
100 4.5 77 77 77 77 69 63 55 63
500 23 3.1 3.1 3.1 3.1 2.8 2.5 2.2 2.5
1000 49 0.77 0.77 0.77 0.77 0.69 0.63 0.55 0.63
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/04 57/X/04 50/X/04 40/X/04 30/X/04 27/X/04 22/X/04 YE/N/04
中心发光强度 (cd) 470,000 470,000 470,000 470,000 423,000 359,000 314,000 392,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 2.0 500 500 500 500 450 390 340 410
50 3.3 180 180 180 180 160 140 120 150
100 6.6 45 45 45 45 41 35 31 37
500 35 1.8 1.8 1.8 1.8 1.6 1.4 1.2 1.5
1000 70 0.45 0.45 0.45 0.45 0.41 0.35 0.31 0.37
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/05 57/X/05 50/X/05 40/X/05 30/X/05 27/X/05 22/X/05 YE/N/05
中心发光强度 (cd) 269,000 269,000 269,000 269,000 242,000 205,000 179,000 224,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 2.7 290 290 290 290 260 220 200 240
50 4.5 100 100 100 100 94 80 70 86
100 9.1 26 26 26 26 23 20 18 22
500 45 1.0 1.0 1.0 1.0 0.94 0.80 0.70 0.86
1000 91 0.26 0.26 0.26 0.26 0.23 0.20 0.18 0.22
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/06 57/X/06 50/X/06 40/X/06 30/X/06 27/X/06 22/X/06 YE/N/06
中心发光强度 (cd) 196,000 196,000 196,000 196,000 177,000 150,000 131,000 164,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 3.2 210 210 210 210 190 160 140 180
50 5.4 76 76 76 76 68 59 52 63
100 11 19 19 19 19 17 15 13 16
500 54 0.76 0.76 0.76 0.76 0.68 0.59 0.52 0.63
1000 108 0.19 0.19 0.19 0.19 0.17 0.15 0.13 0.16
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/07 57/X/07 50/X/07 40/X/07 30/X/07 27/X/07 22/X/07 YE/N/07
中心发光强度 (cd) 149,000 149,000 149,000 149,000 134,000 114,000 99,800 125,000
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 3.8 160 160 160 160 140 120 110 140
50 6.3 58 58 58 58 52 45 39 49
100 13 15 15 15 15 13 11 9.8 12
500 63 0.58 0.58 0.58 0.58 0.52 0.45 0.39 0.49
1000 126 0.15 0.15 0.15 0.15 0.13 0.11 0.098 0.12
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/08 57/X/08 50/X/08 40/X/08 30/X/08 27/X/08 22/X/08 YE/N/08
中心发光强度 (cd) 113,000 113,000 113,000 113,000 102,000 86,600 75,800 94,600
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 4.3 120 120 120 120 110 95 83 100
50 7.2 44 44 44 44 40 34 30 37
100 14 11 11 11 11 9.9 8.6 7.5 9.3
500 72 0.44 0.44 0.44 0.44 0.40 0.34 0.30 0.37
1000 143 0.11 0.11 0.11 0.11 0.099 0.086 0.075 0.093
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/09 57/X/09 50/X/09 40/X/09 30/X/09 27/X/09 22/X/09 YE/N/09
中心发光强度 (cd) 94,200 94,200 94,200 94,200 84,800 71,900 62,900 78,500
额定光通量（lm） 1,700 1,700 1,700 1,700 1,530 1,400 1,220 1,600
功率消耗（W） DALI 控制 35.9 35.9 35.9 35.9 35.9 35.9 35.9 35.9
DMX 控制 37.1 37.1 37.1 37.1 37.1 37.1 37.1 37.1
辐照范围 中心照度（lx）
D(m) Φ(m)
30 4.5 100 100 100 100 92 79 69 86
50 7.5 37 37 37 37 33 28 25 31
100 15 9.2 9.2 9.2 9.2 8.3 7.1 6.2 7.7
500 75 0.37 0.37 0.37 0.37 0.33 0.28 0.25 0.31
1000 150 0.092 0.092 0.092 0.092 0.083 0.071 0.062 0.077

中角型

LLF0111A 产品名称 / LWWD056 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a：安装类型 [ S ]。 ＝标准安装
  • b：车身颜色 ［BK］ = 炭灰色
  • c：控制 [S] = 开/关 控制器 [S] = 开/关
  • d：涂层规格 [C] =. 耐重金属盐
  • e：标准 [CE] = CE/PSE
    标准 [TS] = TIS
    标准[UL]=UL/cUL
    *中角度型 2200K 仅符合 PSE 标准
  • f：版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/10 57/X/10 50/X/10 40/X/10 30/X/10 27/X/10 22/X/10 YE/N/10
中心发光强度 (cd) 166,000 166,000 166,000 166,000 138,000 138,000 110,000 152,000
额定光通量（lm） 4,240 4,240 4,240 4,240 3,540 3,540 2,830 3,890
功率消耗（W） DALI 控制 47.4 47.4 47.4 47.4 47.4 47.4 47.4 47.4
DMX 控制 48.3 48.3 48.3 48.3 48.3 48.3 48.3 48.3
辐照范围 中心照度（lx）
D(m) Φ(m)
30 4.6 180 180 180 180 150 150 120 170
50 7.7 66 66 66 66 55 55 44 61
100 15 17 17 17 17 14 14 11 15
500 77 0.66 0.66 0.66 0.66 0.55 0.55 0.44 0.61
1000 154 0.17 0.17 0.17 0.17 0.14 0.14 0.11 0.15
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/20 57/X/20 50/X/20 40/X/20 30/X/20 27/X/20 22/X/20 YE/N/20
中心发光强度 (cd) 60,200 60,200 60,200 60,200 50,200 50,200 40,100 55,200
额定光通量（lm） 4,240 4,240 4,240 4,240 3,540 3,540 2,830 3,890
功率消耗（W） DALI 控制 47.4 47.4 47.4 47.4 47.4 47.4 47.4 47.4
DMX 控制 48.3 48.3 48.3 48.3 48.3 48.3 48.3 48.3
辐照范围 中心照度（lx）
D(m) Φ(m)
30 9.5 67 67 67 67 56 56 45 61
50 16 24 24 24 24 20 20 16 22
100 32 6.0 6.0 6.0 6.0 5.0 5.0 4.0 5.5
500 158 0.24 0.24 0.24 0.24 0.20 0.20 0.16 0.22
1000 317 0.060 0.060 0.060 0.060 0.050 0.050 0.040 0.055
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/30 57/X/30 50/X/30 40/X/30 30/X/30 27/X/30 22/X/30 YE/N/30
中心发光强度 (cd) 26,400 26,400 26,400 26,400 22,000 22,000 17,600 24,200
额定光通量（lm） 4,240 4,240 4,240 4,240 3,540 3,540 2,830 3,890
功率消耗（W） DALI 控制 47.4 47.4 47.4 47.4 47.4 47.4 47.4 47.4
DMX 控制 48.3 48.3 48.3 48.3 48.3 48.3 48.3 48.3
辐照范围 中心照度（lx）
D(m) Φ(m)
30 15 29 29 29 29 24 24 20 27
50 24 11 11 11 11 8.8 8.8 7.0 9.7
100 48 2.6 2.6 2.6 2.6 2.2 2.2 1.8 2.4
500 242 0.11 0.11 0.11 0.11 0.088 0.088 0.070 0.097
1000 484 0.026 0.026 0.026 0.026 0.022 0.022 0.018 0.024
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/50 57/X/50 50/X/50 40/X/50 30/X/50 27/X/50 22/X/50 YE/N/50
中心发光强度 (cd) 9,420 9,420 9,420 9,420 7,850 7,850 6,280 8,640
额定光通量（lm） 4,240 4,240 4,240 4,240 3,540 3,540 2,830 3,890
功率消耗（W） DALI 控制 47.4 47.4 47.4 47.4 47.4 47.4 47.4 47.4
DMX 控制 48.3 48.3 48.3 48.3 48.3 48.3 48.3 48.3
辐照范围 中心照度（lx）
D(m) Φ(m)
30 31 10 10 10 10 8.7 8.7 7.0 9.6
50 51 3.8 3.8 3.8 3.8 3.1 3.1 2.5 3.5
100 102 0.94 0.94 0.94 0.94 0.79 0.79 0.63 0.86
500 512 0.038 0.038 0.038 0.038 0.031 0.031 0.025 0.035
1000 1023 0.009 0.009 0.009 0.009 0.008 0.008 0.006 0.009
  • 机身： 铝压铸
    前盖： 聚碳酸酯
    副透镜： 丙烯酸
    额定电压：AC100～240V
    环境温度：-25~50 °C
    防水防尘： IP66
    光源寿命： 50,000 小时
    （光通量保持率为 70％）
    电源： 内置
    重量： 窄角型（1.5-9°） 5.4 千克
    [可调光型 5.6 千克］
    中角度型（10-50°） 6.4 千克
    [可调光型 6.5 千克］
  • 开/关类型 额定光通量 功率消耗
    超窄角 (1.5°) 1,270 lm 32.5 W
    窄角 (2.5 - 9°) 1,220-1,700 lm 35.7 W
    中角度 (10 - 50°) 3,230-4,840 lm 55.7 W
    可调光型 额定光通量 功率消耗
    窄角 (2.5 - 9°) 1,220-1,700 lm 35.9-37.1 W
    中角度 (10 - 50°) 2,830-4,240 lm 47.4-48.3 W
    • 功率消耗为交流 100 伏

您可以在此计算所需的照度和灯具数量。

开始照度计算

下载文件

免责声明

  • 对于因使用下载的数据或因无法或不能下载或使用数据而造成的任何不利、损害、诉讼原因责任或任何其他损害或损失，斯坦雷电気有限公司不承担任何责任。
  • 数据按 “原样 ”提供给用户，斯坦雷电気有限公司不保证数据没有错误或其他缺陷，不保证数据适合特定用途，不保证数据或其使用不侵犯用户或用户以外第三方的权利或任何其他内容。 不保证数据及其使用不侵犯用户或用户以外第三方的权利。
  • 严禁全部或部分复制或复印数据。
  • 斯坦雷电気有限公司保留更改数据的权利，恕不另行通知。
  • 产品图中仅显示具有代表性的型号。如需所需型号的产品图，请通过联系页面与我们联系。
照明设备列表
联系我们（关于产品）
