大功率红外LED的产品阵容

使用不可见的红外光的应用在我们身边已经有很长一段时间了。然而,近年来,由于多种技术的进步和人们对安全问题的认识不断提高,为了实现更安全安心的生活,大功率和高效的红外LED被更多地使用。
取代人眼的摄像头用于城市监控,安防以及交通基础设施和灾害风险地区的远程监控。它们被要求随时受到监控,并且夜间也必须和白天一样看清。非接触式个人识别和手势控制等应用也在增加。在汽车领域,高级驾驶辅助系统(ADAS)的搭载在发展,预计今后驾驶员和车内的异常检测功能的搭载也会增加。
斯坦雷电气拥有一系列高功率、高效率的红外LED,为这些应用提供合适的光源。

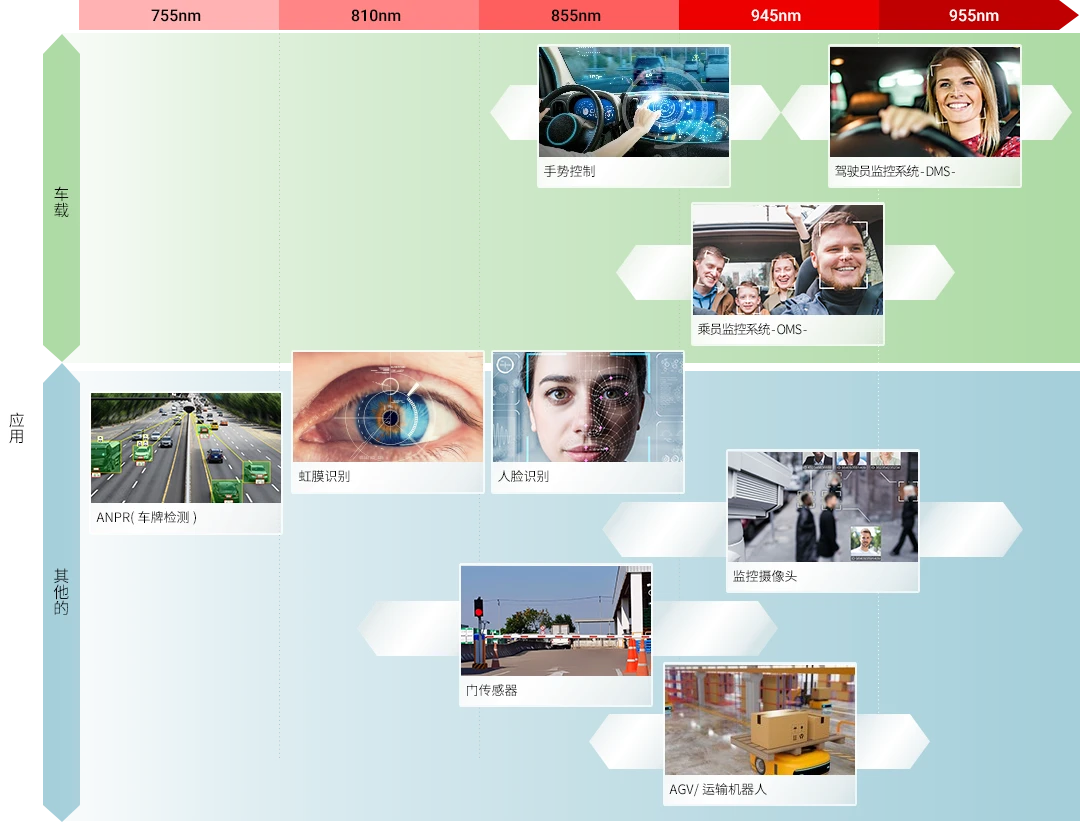

使用红外 LED 的波长应用示例

使用红外 LED 的波长应用示例

斯坦雷电气的大功率红外LED的特点

  • 波长范围广泛(755nm ~ 955nm)

  • 高可靠性且兼容 AEC-Q102 汽车产品

  • 高效率、低热阻、各种分布

产品阵容

755nm & 810nm 大功率红外LED的应用实例:虹膜识别, 车牌检测, 红外切割玻璃产品等。

照片 品番 参考图纸 尺寸(mm) 峰值波长(nm) 辐射强度(mW/sr) 方向半值角(deg.) 正向电流
(mA)
正向电压
(V)
x y

VMKN1107MS

L3.8xW3.8xH2.8 810 600.0 50 50 700 3.20

FWR1107MS

L3.8xW3.8xH2.8 755 370.0 60 60 700 1.80

FWR1108MS

L3.8xW3.8xH2.1 755 200.0 120 120 700 1.80

855nm 大功率红外LED的应用实例: 乘员监控系统, 监控摄像头等。

照片 品番 参考图纸 尺寸(mm) 峰值波长(nm) 辐射强度(mW/sr) 方向半值角(deg.) 正向电流
(mA)
正向电压
(V)
x y

MJN1107MS

L3.8xW3.8xH2.8 855 840.0 60 60 1000 3.20

MGN1107MS

L3.8xW3.8xH2.8 855 530.0 60 60 1000 1.80

VMGN1107MS

L3.8xW3.8xH2.8 855 530.0 60 60 1000 1.80

MJN1108MS

L3.8xW3.8xH2.1 855 440.0 120 120 1000 3.20

MGN1108MS

L3.8xW3.8xH2.1 855 280.0 120 120 1000 1.80

VMGN1108MS

L3.8xW3.8xH2.1 855 280.0 120 120 1000 1.80

945nm 大功率红外LED的应用实例: 驾驶员监控系统, 乘员监控系统, 监控摄像头等。

照片 品番 参考图纸 尺寸(mm) 峰值波长(nm) 辐射强度(mW/sr) 方向半值角(deg.) 正向电流
(mA)
正向电压
(V)
x y

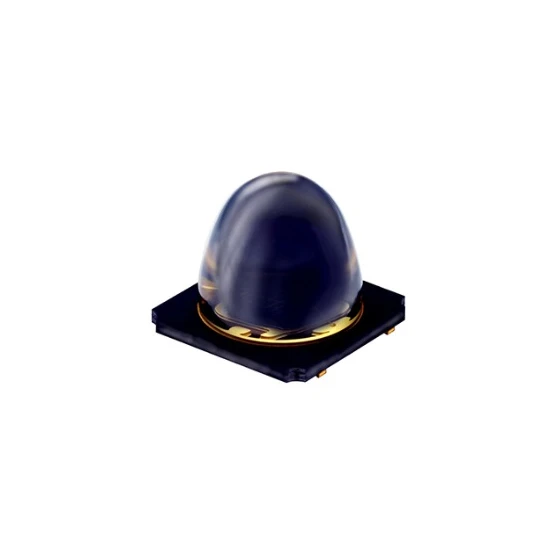

VMNN110CMS

L3.8xW3.8xH3.2 945 1160.0 45 45 1000 2.90

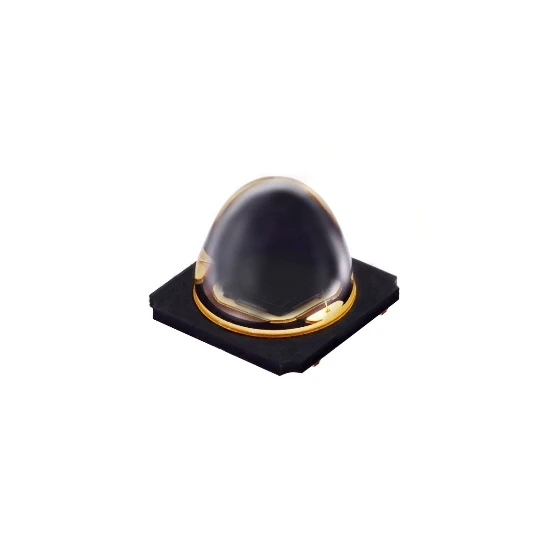

VMNN1107MS

L3.8xW3.8xH2.8 945 950.0 55 55 1000 2.90

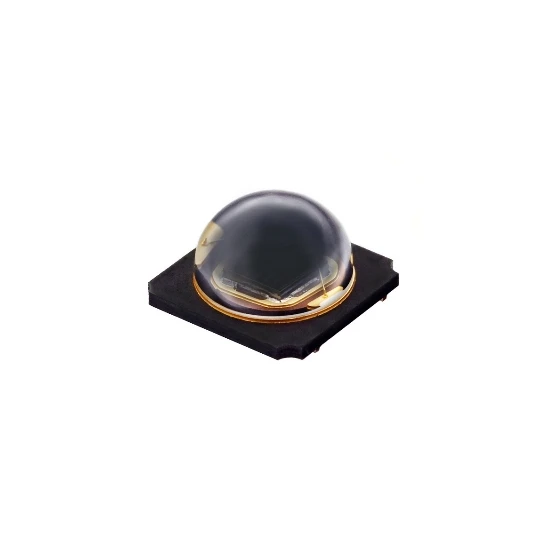

VMNN1108MS

L3.8xW3.8xH2.1 945 480.0 120 120 1000 2.90

MFN1107MS

L3.8xW3.8xH2.8 945 440.0 60 60 1000 1.50

VMFN1107MS

L3.8xW3.8xH2.8 945 440.0 60 60 1000 1.50

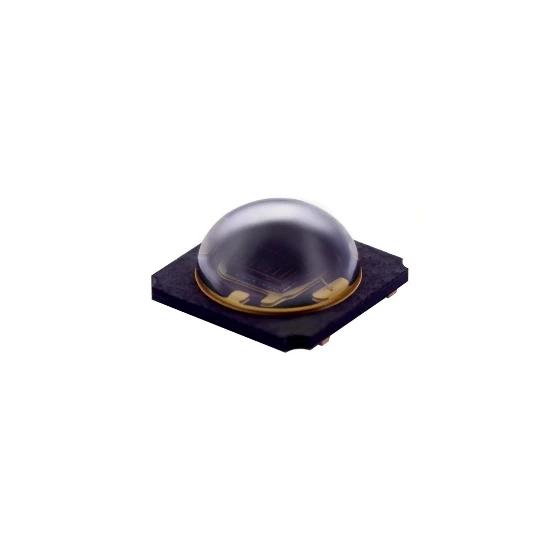

VMNN110FMS

L3.8xW3.8xH1.75 945 350.0 150 150 1000 2.90

MFN1108MS

L3.8xW3.8xH2.1 945 230.0 120 120 1000 1.50

VMFN1108MS

L3.8xW3.8xH2.1 945 230.0 120 120 1000 1.50

955nm 大功率红外LED的应用实例:驾驶员监控系统(红光几乎看不见。)

照片 品番 参考图纸 尺寸(mm) 峰值波长(nm) 辐射强度(mW/sr) 方向半值角(deg.) 正向电流
(mA)
正向电压
(V)
x y

VMPN110CMS

L3.8xW3.8xH3.2 955 1160.0 45 45 1000 2.90

VMPN1107MS

L3.8xW3.8xH2.8 955 1000.0 55 55 1000 2.90

VMPN1108MS

L3.8xW3.8xH2.1 955 480.0 120 120 1000 2.90

VMPN110FMS

L3.8xW3.8xH1.75 955 350.0 150 150 1000 2.90

955nm 弱红曝红外LED

有些车辆当中,有时司机跟乘客会看到DMS/OMS发出的红色光。尽可能看不到红色的LED需求不断增加,因此斯坦雷电气新推出了难以看到红色光的红外LED系列。

通用红外LED
改良品(VMPN系列)

特长

将可见光区域的波长切断,从而改善了红爆现象。

@IF=1A VMNN
亮处
VMNN 亮处
暗处
VMNN 暗处
@IF=1A VMPN
亮处
VMPM 亮处
暗处
VMPM 暗处

VMPN系列 红色波段cut
