  • 超窄角 LED 泛光灯

LLF0112A

  • 内置电源
  • 可调光型
  • 开/关类型
下载文件
  • 抗振动 1G
  • 高度防水 IP66
  • 抗噪性
  • 耐热
  • 抗紫外线
  • 耐重盐性

满足您的所有需求
种类繁多

超窄角配光可有效聚焦 LED 灯光，实现聚光照明，适用于各种制作和灯光应用。 可以照亮以前光线无法到达的区域。 通过独特的光学系统、以 1° 为增量的配光角度控制和丰富的色彩变化，投射出的光线美轮美奂，可满足各种制作需求。 高度的防水和防尘性能意味着它可以在任何地方使用。

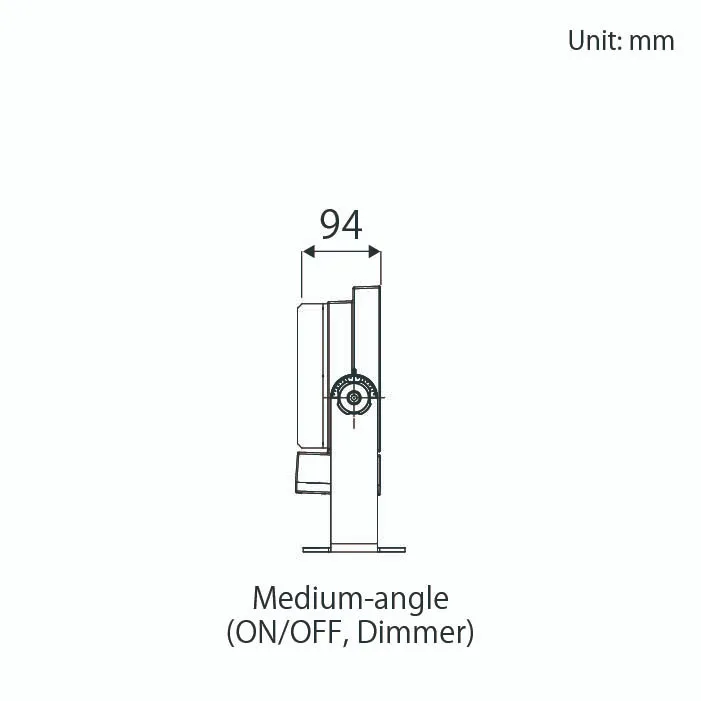

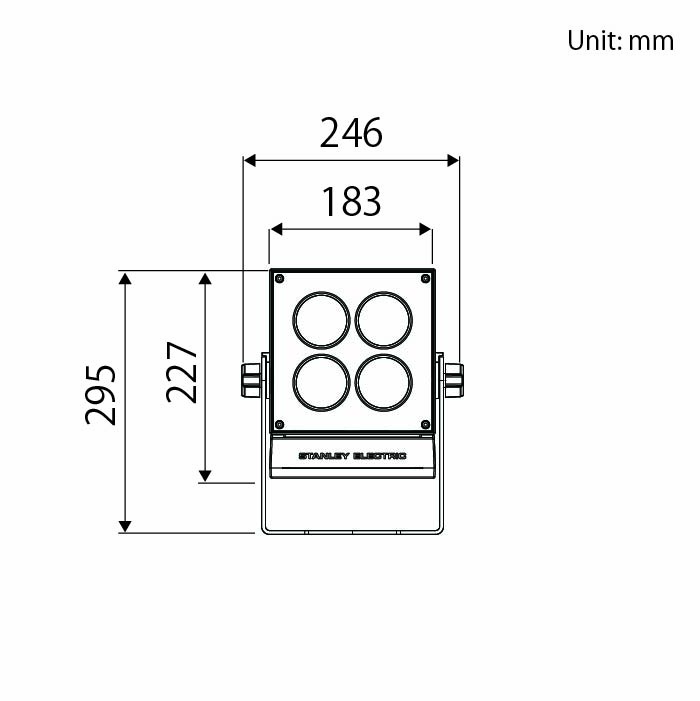

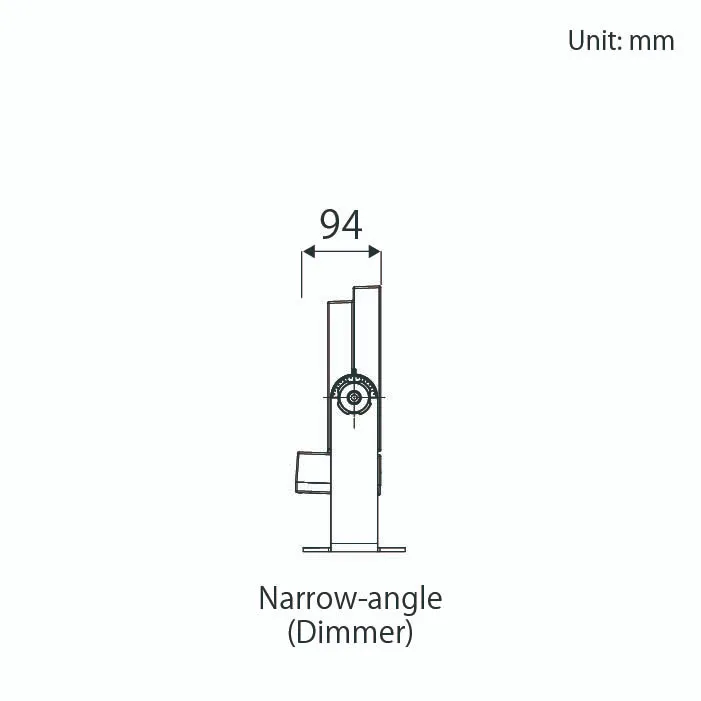

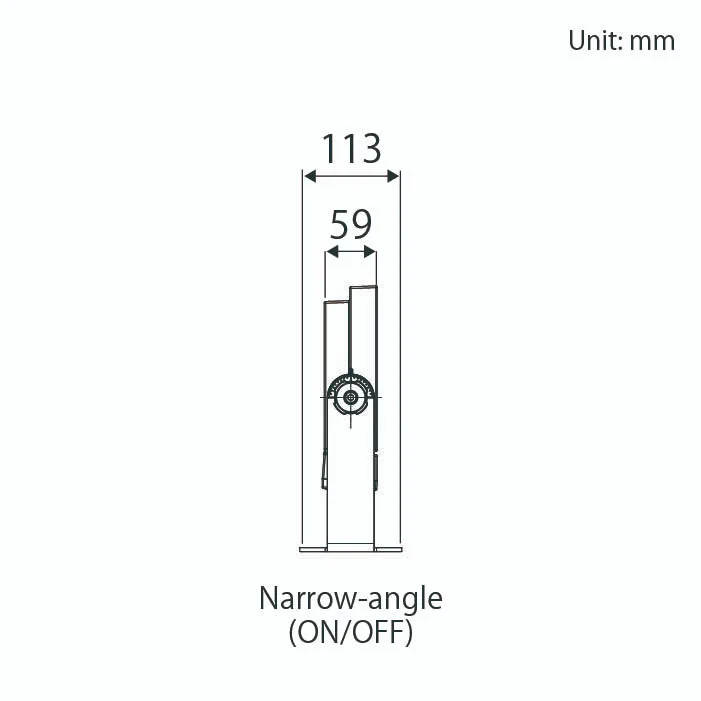

外形尺寸

功能

  • 超窄光分布 1/2 光束角

    最小 1.5° 的超窄光束角可为远处的物体提供明亮照明。

  • 光分布控制

    光分布可以 1° 为增量进行控制，从 1.5° 到 10°，以确保精确照亮物体。此外，还可提供 10° 至 30° 的高功率中角度配光，以满足各种应用需求。

  • 美丽的投射光

    独特的 LED 和透镜设计技术可确保投射光线均匀、美观。

  • 耐环境性

    防水防尘结构确保即使在恶劣环境下也能发挥最大性能。

  • 广泛的定制

    可自由定制光分布、光色、尺寸、灯体颜色和可选部件，为任何情况提供最佳产品。

采用案例

LLF0112A 开/关类型

按规格分列的产品清单

窄角类型

LLF0112A 产品名称 / MWWD017 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / S c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a:安装类型 [S] = 标准安装
  • b:车身颜色 [ BK ] = 炭灰色
  • c:控制器 [S] = 开/关控制器
  • d:涂层规格 [C] = 耐重金属盐分
  • e:标准 [CE] = CE/PSE
    标准 [TS] = TIS
    标准[UL]=UL/cUL
    ※中角型 2200K 仅符合 PSE 标准
  • f:版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 ー ー 50/T/XN ー ー ー ー ー
中心发光强度 (cd) ー ー 797,000 ー ー ー ー ー
额定光通量（lm） ー ー 565 ー ー ー ー ー
功率消耗（W） ー ー 16.0 ー ー ー ー ー
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.28 ー ー 7,300 ー ー ー ー ー
30 0.84 ー ー 810 ー ー ー ー ー
50 1.4 ー ー 290 ー ー ー ー ー
100 2.8 ー ー 73 ー ー ー ー ー
250 7.0 ー ー 12 ー ー ー ー ー
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/VN 57/X/VN 50/X/VN 40/X/VN 30/X/VN 27/X/VN 22/X/VN YE/N/VN
中心发光强度 (cd) 546,000 546,000 546,000 546,000 491,000 417,000 364,000 455,000
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.38 5,200 5,200 5,200 5,200 4,700 4,000 3,500 4,200
30 1.2 580 580 580 580 520 450 390 470
50 1.9 210 210 210 210 190 160 140 170
100 3.8 52 52 52 52 47 40 35 42
250 9.6 8.3 8.3 8.3 8.3 7.5 6.4 5.6 6.7
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/03 57/X/03 50/X/03 40/X/03 30/X/03 27/X/03 22/X/03 YE/N/03
中心发光强度 (cd) 372,000 372,000 372,000 372,000 335,000 284,000 248,000 310,000
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.45 3,600 3,600 3,600 3,600 3,200 2,800 2,500 3,000
30 1.4 400 400 400 400 360 310 270 330
50 2.3 140 140 140 140 130 110 98 120
100 4.5 36 36 36 36 32 28 25 30
250 11 5.7 5.7 5.7 5.7 5.1 4.5 3.9 4.8
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/04 57/X/04 50/X/04 40/X/04 30/X/04 27/X/04 22/X/04 YE/N/04
中心发光强度 (cd) 193,000 193,000 193,000 193,000 174,000 147,000 129,000 161,000
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.66 1,900 1,900 1,900 1,900 1,700 1,500 1,300 1,600
30 2.0 210 210 210 210 190 160 140 170
50 3.3 75 75 75 75 68 58 51 62
100 6.6 19 19 19 19 17 15 13 16
250 17 3.0 3.0 3.0 3.0 2.7 2.3 2.0 2.5
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/05 57/X/05 50/X/05 40/X/05 30/X/05 27/X/05 22/X/05 YE/N/05
中心发光强度 (cd) 109,000 109,000 109,000 109,000 97,900 83,100 72,700 90,800
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.91 1,100 1,100 1,100 1,100 970 830 720 900
30 2.7 120 120 120 120 110 92 80 99
50 4.5 43 43 43 43 39 33 29 36
100 9.1 11 11 11 11 9.7 8.3 7.2 9.0
250 23 1.7 1.7 1.7 1.7 1.5 1.3 1.2 1.4
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/06 57/X/06 50/X/06 40/X/06 30/X/06 27/X/06 22/X/06 YE/N/06
中心发光强度 (cd) 79,600 79,600 79,600 79,600 71,600 60,700 53,200 66,400
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.1 780 780 780 780 710 610 530 660
30 3.2 87 87 87 87 78 67 59 73
50 5.4 31 31 31 31 28 24 21 26
100 11 7.8 7.8 7.8 7.8 7.1 6.1 5.3 6.6
250 27 1.3 1.3 1.3 1.3 1.1 0.97 0.85 1.0
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/07 57/X/07 50/X/07 40/X/07 30/X/07 27/X/07 22/X/07 YE/N/07
中心发光强度 (cd) 60,600 60,600 60,600 60,600 54,500 46,300 40,500 50,500
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.3 600 600 600 600 540 460 400 500
30 3.8 66 66 66 66 60 51 45 56
50 6.3 24 24 24 24 21 18 16 20
100 13 6.0 6.0 6.0 6.0 5.4 4.6 4.0 5.0
250 31 0.96 0.96 0.96 0.96 0.86 0.74 0.64 0.80
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/08 57/X/08 50/X/08 40/X/08 30/X/08 27/X/08 22/X/08 YE/N/08
中心发光强度 (cd) 45,500 45,500 45,500 45,500 40,900 34,700 30,400 37,900
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.4 450 450 450 450 410 350 300 380
30 4.3 50 50 50 50 45 38 34 42
50 7.2 18 18 18 18 16 14 12 15
100 14 4.5 4.5 4.5 4.5 4.1 3.5 3.0 3.8
250 36 0.72 0.72 0.72 0.72 0.65 0.55 0.48 0.60
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/09 57/X/09 50/X/09 40/X/09 30/X/09 27/X/09 22/X/09 YE/N/09
中心发光强度 (cd) 37,700 37,700 37,700 37,700 33,900 28,800 25,200 31,400
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.5 370 370 370 370 330 290 250 310
30 4.5 41 41 41 41 37 32 28 35
50 7.5 15 15 15 15 13 11 10 13
100 15 3.7 3.7 3.7 3.7 3.3 2.9 2.5 3.1
250 38 0.59 0.59 0.59 0.59 0.53 0.46 0.40 0.50

中角型

LLF0112A 产品名称 / MWWD028 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / S c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a:安装类型 [S] = 标准安装
  • b:车身颜色 [ BK ] = 炭灰色
  • c:控制器 [S] = 开/关控制器
  • d:涂层规格 [C] = 耐重金属盐分
  • e:标准 [CE] = CE/PSE
    标准 [TS] = TIS
    标准[UL]=UL/cUL
    ※中角型 2200K 仅符合 PSE 标准
  • f:版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/10 57/X/10 50/X/10 40/X/10 30/X/10 27/X/10 22/X/10 YE/N/10
中心发光强度 (cd) 91,800 91,800 91,800 91,800 76,500 76,500 61,200 84,200
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） 28.3 28.3 28.3 28.3 28.3 28.3 28.3 28.3
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.6 920 920 920 920 770 770 610 840
30 4.7 100 100 100 100 85 85 68 94
50 7.9 37 37 37 37 31 31 24 34
100 16 9.2 9.2 9.2 9.2 7.7 7.7 6.1 8.4
250 39 1.5 1.5 1.5 1.5 1.2 1.2 0.98 1.3
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/20 57/X/20 50/X/20 40/X/20 30/X/20 27/X/20 22/X/20 YE/N/20
中心发光强度 (cd) 33,700 33,700 33,700 33,700 28,100 28,100 22,500 30,900
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） 28.3 28.3 28.3 28.3 28.3 28.3 28.3 28.3
辐照范围 中心照度（lx）
D(m) Φ(m)
10 3.2 340 340 340 340 280 280 230 310
30 9.5 37 37 37 37 31 31 25 34
50 16 13 13 13 13 11 11 9.0 12
100 32 3.4 3.4 3.4 3.4 2.8 2.8 2.3 3.1
250 79 0.54 0.54 0.54 0.54 0.45 0.45 0.36 0.49
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/30 57/X/30 50/X/30 40/X/30 30/X/30 27/X/30 22/X/30 YE/N/30
中心发光强度 (cd) 14,600 14,600 14,600 14,600 12,200 12,200 9,760 13,400
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） 28.3 28.3 28.3 28.3 28.3 28.3 28.3 28.3
辐照范围 中心照度（lx）
D(m) Φ(m)
10 4.8 150 150 150 150 120 120 98 130
30 15 16 16 16 16 14 14 11 15
50 24 5.8 5.8 5.8 5.8 4.9 4.9 3.9 5.4
100 48 1.5 1.5 1.5 1.5 1.2 1.2 0.98 1.3
250 121 0.23 0.23 0.23 0.23 0.20 0.20 0.16 0.21
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/50 57/X/50 50/X/50 40/X/50 30/X/50 27/X/50 22/X/50 YE/N/50
中心发光强度 (cd) 5,260 5,260 5,260 5,260 4,380 4,380 3,510 4,820
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） 28.3 28.3 28.3 28.3 28.3 28.3 28.3 28.3
辐照范围 中心照度（lx）
D(m) Φ(m)
10 10 53 53 53 53 44 44 35 48
30 31 5.8 5.8 5.8 5.8 4.9 4.9 3.9 5.4
50 51 2.1 2.1 2.1 2.1 1.8 1.8 1.4 1.9
100 102 0.53 0.53 0.53 0.53 0.44 0.44 0.35 0.48
250 256 0.084 0.084 0.084 0.084 0.070 0.070 0.056 0.077

LLF0112A 可调光型

按规格分列的产品清单

窄角类型

LLF0112A 产品名称 / MWWD017 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a:安装类型 [S] = 标准安装
  • b:车身颜色 [ BK ] = 炭灰色
  • c:控制器 [S] = 开/关控制器
  • d:涂层规格 [C] = 耐重金属盐分
  • e:标准 [CE] = CE/PSE
    标准 [TS] = TIS
    标准[UL]=UL/cUL
    ※中角型 2200K 仅符合 PSE 标准
  • f:版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/VN 57/X/VN 50/X/VN 40/X/VN 30/X/VN 27/X/VN 22/X/VN YE/N/VN
中心发光强度 (cd) 546,000 546,000 546,000 546,000 491,000 417,000 364,000 455,000
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.38 5,200 5,200 5,200 5,200 4,700 4,000 3,500 4,200
30 1.2 580 580 580 580 520 450 390 470
50 1.9 210 210 210 210 190 160 140 170
100 3.8 52 52 52 52 47 40 35 42
250 9.6 8.3 8.3 8.3 8.3 7.5 6.4 5.6 6.7
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/03 57/X/03 50/X/03 40/X/03 30/X/03 27/X/03 22/X/03 YE/N/03
中心发光强度 (cd) 372,000 372,000 372,000 372,000 335,000 284,000 248,000 310,000
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.45 3,600 3,600 3,600 3,600 3,200 2,800 2,500 3,000
30 1.4 400 400 400 400 360 310 270 330
50 2.3 140 140 140 140 130 110 98 120
100 4.5 36 36 36 36 32 28 25 30
250 11 5.7 5.7 5.7 5.7 5.1 4.5 3.9 4.8
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/04 57/X/04 50/X/04 40/X/04 30/X/04 27/X/04 22/X/04 YE/N/04
中心发光强度 (cd) 193,000 193,000 193,000 193,000 174,000 147,000 129,000 161,000
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.66 1,900 1,900 1,900 1,900 1,700 1,500 1,300 1,600
30 2.0 210 210 210 210 190 160 140 170
50 3.3 75 75 75 75 68 58 51 62
100 6.6 19 19 19 19 17 15 13 16
250 17 3.0 3.0 3.0 3.0 2.7 2.3 2.0 2.5
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/05 57/X/05 50/X/05 40/X/05 30/X/05 27/X/05 22/X/05 YE/N/05
中心发光强度 (cd) 109,000 109,000 109,000 109,000 97,900 83,100 72,700 90,800
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 0.91 1,100 1,100 1,100 1,100 970 830 720 900
30 2.7 120 120 120 120 110 92 80 99
50 4.5 43 43 43 43 39 33 29 36
100 9.1 11 11 11 11 9.7 8.3 7.2 9.0
250 23 1.7 1.7 1.7 1.7 1.5 1.3 1.2 1.4
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/06 57/X/06 50/X/06 40/X/06 30/X/06 27/X/06 22/X/06 YE/N/06
中心发光强度 (cd) 79,600 79,600 79,600 79,600 71,600 60,700 53,200 66,400
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.1 780 780 780 780 710 610 530 660
30 3.2 87 87 87 87 78 67 59 73
50 5.4 31 31 31 31 28 24 21 26
100 11 7.8 7.8 7.8 7.8 7.1 6.1 5.3 6.6
250 27 1.3 1.3 1.3 1.3 1.1 0.97 0.85 1.0
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/07 57/X/07 50/X/07 40/X/07 30/X/07 27/X/07 22/X/07 YE/N/07
中心发光强度 (cd) 60,600 60,600 60,600 60,600 54,500 46,300 40,500 50,500
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.3 600 600 600 600 540 460 400 500
30 3.8 66 66 66 66 60 51 45 56
50 6.3 24 24 24 24 21 18 16 20
100 13 6.0 6.0 6.0 6.0 5.4 4.6 4.0 5.0
250 31 0.96 0.96 0.96 0.96 0.86 0.74 0.64 0.80
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/08 57/X/08 50/X/08 40/X/08 30/X/08 27/X/08 22/X/08 YE/N/08
中心发光强度 (cd) 45,500 45,500 45,500 45,500 40,900 34,700 30,400 37,900
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.4 450 450 450 450 410 350 300 380
30 4.3 50 50 50 50 45 38 34 42
50 7.2 18 18 18 18 16 14 12 15
100 14 4.5 4.5 4.5 4.5 4.1 3.5 3.0 3.8
250 36 0.72 0.72 0.72 0.72 0.65 0.55 0.48 0.60
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/09 57/X/09 50/X/09 40/X/09 30/X/09 27/X/09 22/X/09 YE/N/09
中心发光强度 (cd) 37,700 37,700 37,700 37,700 33,900 28,800 25,200 31,400
额定光通量（lm） 757 757 757 757 681 622 544 710
功率消耗（W） DALI 控制 16.9 16.9 16.9 16.9 16.9 16.9 16.9 16.9
DMX 控制 17.8 17.8 17.8 17.8 17.8 17.8 17.8 17.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.5 370 370 370 370 330 290 250 310
30 4.5 41 41 41 41 37 32 28 35
50 7.5 15 15 15 15 13 11 10 13
100 15 3.7 3.7 3.7 3.7 3.3 2.9 2.5 3.1
250 38 0.59 0.59 0.59 0.59 0.53 0.46 0.40 0.50

中角型

LLF0111A 产品名称 / MWWD028 控制项目名称 / / 光源颜色/显色性 / 配光角度 / S a / BK b / c / C d / CE e / 1 f
  • 以下规格表中的产品名称仅指光源颜色・显色性和配光角度。
  • a:安装类型 [S] = 标准安装
  • b:车身颜色 [ BK ] = 炭灰色
  • c:控制器 [S] = 开/关控制器
  • d:涂层规格 [C] = 耐重金属盐分
  • e:标准 [CE] = CE/PSE
    标准 [TS] = TIS
    标准[UL]=UL/cUL
    ※中角型 2200K 仅符合 PSE 标准
  • f:版本数 [1] = 1 版

1/2 光束角

颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/10 57/X/10 50/X/10 40/X/10 30/X/10 27/X/10 22/X/10 YE/N/10
中心发光强度 (cd) 91,800 91,800 91,800 91,800 76,500 76,500 61,200 84,200
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） DALI 控制 28.7 28.7 28.7 28.7 28.7 28.7 28.7 28.7
DMX 控制 29.8 29.8 29.8 29.8 29.8 29.8 29.8 29.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 1.6 920 920 920 920 770 770 610 840
30 4.7 100 100 100 100 85 85 68 94
50 7.9 37 37 37 37 31 31 24 34
100 16 9.2 9.2 9.2 9.2 7.7 7.7 6.1 8.4
250 39 1.5 1.5 1.5 1.5 1.2 1.2 0.98 1.3
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/20 57/X/20 50/X/20 40/X/20 30/X/20 27/X/20 22/X/20 YE/N/20
中心发光强度 (cd) 33,700 33,700 33,700 33,700 28,100 28,100 22,500 30,900
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） DALI 控制 28.7 28.7 28.7 28.7 28.7 28.7 28.7 28.7
DMX 控制 29.8 29.8 29.8 29.8 29.8 29.8 29.8 29.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 3.2 340 340 340 340 280 280 230 310
30 9.5 37 37 37 37 31 31 25 34
50 16 13 13 13 13 11 11 9.0 12
100 32 3.4 3.4 3.4 3.4 2.8 2.8 2.3 3.1
250 79 0.54 0.54 0.54 0.54 0.45 0.45 0.36 0.49
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/30 57/X/30 50/X/30 40/X/30 30/X/30 27/X/30 22/X/30 YE/N/30
中心发光强度 (cd) 14,600 14,600 14,600 14,600 12,200 12,200 9,760 13,400
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） DALI 控制 28.7 28.7 28.7 28.7 28.7 28.7 28.7 28.7
DMX 控制 29.8 29.8 29.8 29.8 29.8 29.8 29.8 29.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 4.8 150 150 150 150 120 120 98 130
30 15 16 16 16 16 14 14 11 15
50 24 5.8 5.8 5.8 5.8 4.9 4.9 3.9 5.4
100 48 1.5 1.5 1.5 1.5 1.2 1.2 0.98 1.3
250 121 0.23 0.23 0.23 0.23 0.20 0.20 0.16 0.21
颜色变化 6500K 5700K 5000K 4000K 3000K 2700K 2200K GOLD
产品名称 65/X/50 57/X/50 50/X/50 40/X/50 30/X/50 27/X/50 22/X/50 YE/N/50
中心发光强度 (cd) 5,260 5,260 5,260 5,260 4,380 4,380 3,510 4,820
额定光通量（lm） 2,350 2,350 2,350 2,350 1,960 1,960 1,570 2,160
功率消耗（W） DALI 控制 28.7 28.7 28.7 28.7 28.7 28.7 28.7 28.7
DMX 控制 29.8 29.8 29.8 29.8 29.8 29.8 29.8 29.8
辐照范围 中心照度（lx）
D(m) Φ(m)
10 10 53 53 53 53 44 44 35 48
30 31 5.8 5.8 5.8 5.8 4.9 4.9 3.9 5.4
50 51 2.1 2.1 2.1 2.1 1.8 1.8 1.4 1.9
100 102 0.53 0.53 0.53 0.53 0.44 0.44 0.35 0.48
250 256 0.084 0.084 0.084 0.084 0.070 0.070 0.056 0.077
  • 机身： 铝压铸
    前盖： 聚碳酸酯
    副透镜： 丙烯酸
    额定电压：AC100～240V
    环境温度：
    -20-50 °C（窄角开/关型）
    -25-50 °C（窄角度可调光型/中角度）
    防水防尘： IP66
    光源寿命： 50,000 小时（光通量保持率为 70％）
    电源： 内置
    重量： 窄角型（1.5-9°） 3.5 千克
    [可调光型 3.7 千克］
    中角度型（10-50°） 4.2 千克
    [可调光型 4.3 千克］
  • 开/关类型 额定光通量 功率消耗
    超窄角 (1.5°) 565 lm 16.0 W
    窄角 (2.5 - 9°) 544-757 lm 16.9 W
    中角度 (10 - 50°) 1,570-2,350 lm 28.3 W
    可调光型 额定光通量 功率消耗
    窄角 (2.5 - 9°) 544-757 lm 16.9-17.8 W
    中角度 (10 - 50°) 1,570-2,350 lm 28.7-29.8 W
    • 功率消耗为交流 100 伏

您可以在此计算所需的照度和灯具数量。

开始照度计算

下载文件

免责声明

  • 对于因使用下载的数据或因无法或不能下载或使用数据而造成的任何不利、损害、诉讼原因责任或任何其他损害或损失，斯坦雷电気有限公司不承担任何责任。
  • 数据按 “原样 ”提供给用户，斯坦雷电気有限公司不保证数据没有错误或其他缺陷，不保证数据适合特定用途，不保证数据或其使用不侵犯用户或用户以外第三方的权利或任何其他内容。 不保证数据及其使用不侵犯用户或用户以外第三方的权利。
  • 严禁全部或部分复制或复印数据。
  • 斯坦雷电気有限公司保留更改数据的权利，恕不另行通知。
  • 产品图中仅显示具有代表性的型号。如需所需型号的产品图，请通过联系页面与我们联系。
照明设备列表
联系我们（关于产品）
